供电连接器 Han Q5/0_I_F_PIT_0.5-2.5
母端套接式电流

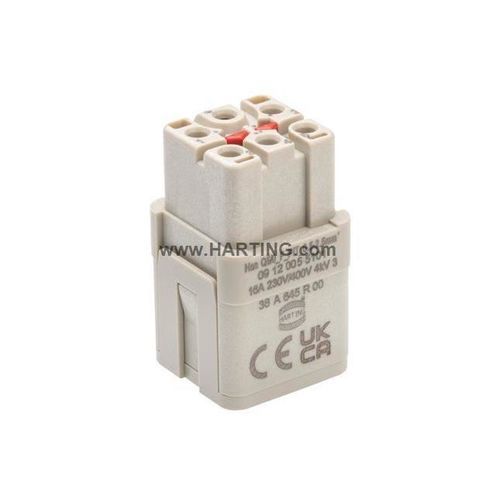

供电连接器 - Han Q5/0_I_F_PIT_0.5-2.5 - HARTING/浩亭 - 母端 / 套接式 / 电流
供电连接器 - Han Q5/0_I_F_PIT_0.5-2.5 - HARTING/浩亭 - 母端 / 套接式 / 电流
添加到我的收藏夹
添加到产品对比表

产品规格型号

类型
供电
连接类型
母端, 套接式
用电规格
电流, 电压
材料
聚碳酸酯, 铜合金, 银制
规范
RoHS指令
主电流

16 A

电压

最多: 400 V

最少: 230 V

温度

最多: 125 °C
(257 °F)

最少: -40 °C
(-40 °F)

产品介绍

产品概述
  • 类别:插芯(Inserts)
  • 系列:Han® Q
  • 接线方式:Push-In(弹簧端子)
  • 极性:母件
  • 接点数:5
  • 导体截面积:0.5 ... 2.5 mm²
  • 额定电流:16 A
  • 尺寸:3 A
  • 外壳材料:聚碳酸酯(PC),RAL 7032(卵石灰)
  • 接点材料:铜合金,镀银


识别信息
货号:09 12 005 5101
GTIN (EAN):5713140447905

技术特性
  • 接线方法:Push-In
  • 接点数:5
  • PE 接点:有
  • 导体截面积 (mm²):0.5 ... 2.5
  • 额定电流:16 A
  • 尺寸:3 A
  • 额定电压 导体-接地:230 V
  • 额定电压 导体-导体:400 V
  • 额定冲击耐压:4 kV
  • 污染度:3
  • 绝缘电阻:>10·10 Ω
  • 极限温度:-40 ... +125 °C
  • 配合循环寿命:≥ 500


材料特性
  • 插芯材料:聚碳酸酯(PC)
  • 插芯颜色:RAL 7032(卵石灰)
  • 接点材料:铜合金
  • 接点表面:镀银
  • 材料阻燃等级 (UL 94):V-0
  • RoHS:符合
  • ELV 状态:符合
  • 中国 RoHS:e
  • REACH 附录 XVII / 附录 XIV / SVHC:不含
  • 加州 Proposition 65:不含
  • 铁路车辆防火:EN 45545-2 (2020-08) + A1 (2023-10);要求与危险等级:R22 (HL 1-3),R23 (HL 1-3)


规范与认证
IEC 60664-1
IEC 61984

商业数据
  • 包装数量:10
  • 净重:21 g
  • 原产国:罗马尼亚
  • 欧洲海关税号:85389099
  • GTIN (EAN):5713140447905
  • eCl@ss:27440205 Contact insert for industrial connectors
  • UNSPSC 24.0:39121522


特性 / 技术规格
  • 接线方法:Push-In
  • 接点:5(母件)
  • 导体截面积:0.5 ... 2.5 mm²
  • 额定电流:16 A
  • 额定电压(导体-接地):230 V;(导体-导体):400 V
  • 额定冲击耐压:4 kV
  • 污染度:3
  • 极限温度:-40 ... +125 °C
  • 材料(插芯):聚碳酸酯(PC);颜色:RAL 7032
  • 材料(接点):铜合金;表面:镀银
  • 包装:10 件;净重:21 g;产地:罗马尼亚
