气缸 ARC

旋转多活塞式双活塞式

概述

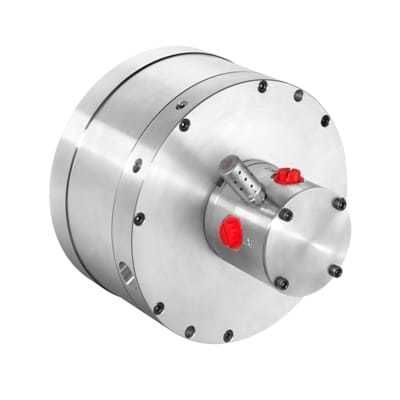

ARC 旋转式气动缸是一款基于 Logansport 设计的可定制旋转执行器，由 Forkardt Hardinge 提供。该产品用于机加工和装配中的旋转夹持，可根据特定工业应用进行修改或完全重新设计。

主要卖点

• 用于标准和特殊夹持的定制旋转气缸
• 可根据客户需求修改，或提供完全工程化的定制设计

优势

• 进气口结构简单，可配置为固定或往复式
• 气流稳定，运行可靠
• 最高可达7000转/分，适用于高速工况
• 标配内置保持装置，在断电时保持气缸加压和卡盘夹持力
• Viton 密封可保持压缩空气或液压油，同时允许内部部件相对运动
• 活塞配置灵活：单活塞、串联（同壳体内两个活塞）、通孔（开中心）或双工（两个不同尺寸活塞位于独立壳体，可独立驱动）

技术特性

• 快速响应 – 增加气缸的体积流量以缩短行程周期时间；在2英寸行程下可实现小于1秒的循环
• 可变压力（Hi‑Lo） – 进气口的先导口允许在切削周期中实时改变夹紧压力，减少工件变形并改善圆度控制

应用

• 适用于生产环境中水平、垂直或倒置的旋转夹持应用

规格

• 品牌：Forkardt Hardinge（基于 Logansport 设计）
• 型号：ARC
• 最大转速：最高7000 转/分
• 密封类型：Viton 密封
• 保持加压：内置保持装置在断电时维持加压和夹持力
• 活塞配置：单活塞、串联、通孔（开中心）、双工（独立活塞）
• 快速动作能力：2 in 行程下可达 < 1 s 的循环（依应用而定）
• 可变 Hi‑Lo 夹紧，配备先导口实现实时压力调节
• 典型用途：需要定制化和高转速能力的旋转夹持
