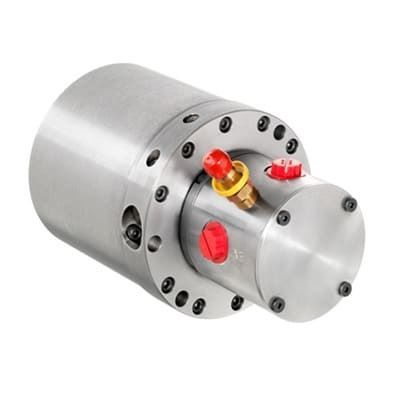

液压缸 HRC

旋转带通杆活塞

产品概述
HRC 回转式液压缸基于 Logansport 设计，适用于标准的工件夹持及主轴/卡盘配置。单元可根据具体应用修改，或按需进行全定制设计。该液压缸提供多种活塞布置并可选配端口/功能以整合冷却剂、气体或检测系统。

优点

• 进油口设计简单，可配置为固定式或往复式
• 恒定液压流量
• 最大工作压力：80 bar
• 最大转速能力：可达8000 转/分
• 标准内置保持（trapping）可在断电时保持缸内压力并维持卡盘夹紧力
• Viton 密封保持液压油或压缩空气，同时允许内部零件间的运动与支撑
• 活塞配置灵活：单活塞、串联（tandem）、通孔（通轴）、双工（duplex）

技术特点

• 第三接口 – 可在进油组件上增加可选接口，通过活塞杆实现冷却剂或空气通路
• 快速动作 – 增加的容积流量选项可缩短行程周期时间；在2" 行程下可实现低于1秒的循环
• 回转中空行程杆 – 可选项，配合旋转接头允许空气、冷却剂或油通过缸体；行程杆可连接行程接头以配合接近开关式行程检测系统
• 可变压力功能 – Hi‑Lo 先导口允许在切削周期中实时改变夹紧力，以减少工件变形并改善圆度控制

应用

• 适用于水平、垂直或倒置的夹持及主轴/卡盘布置

技术参数

• 设计来源：基于 Logansport 的回转式液压缸
• 最大工作压力：80 bar
• 最大旋转速度：可达8000 转/分
• 密封类型：Viton 密封
• 活塞配置：单活塞、串联、通孔（通轴）、双工
• 可选第三接口用于通过活塞杆引入冷却剂/空气
• 可选回转中空行程杆，配合旋转接头用于介质通过
• 可提供快速动作设计以支持高流量/短行程循环（2" 行程下低于1秒）
• 可变压力（Hi‑Lo）功能用于实时调整夹紧力
