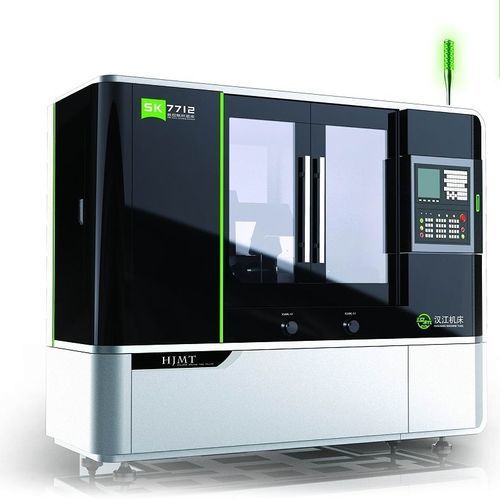

圆柱磨床 SK7712

用于零件加工CNC数控4轴

主要用于磨削各种圆柱形的蜗杆（ZA、ZN、ZI、ZK、ZC1） 【数控系统配置】 1. 采用SIEMENS 828D数控系统，控制实现四轴三联动。 2. 控制轴数：4轴 Z轴：工作台纵向进给运动 配光栅尺 全闭环控制 X轴：砂轮架横向进给运动 配光栅尺 全闭环控制 C轴：工件主轴回转运动 配角度编码器 全闭环控制 A轴：砂轮架螺旋升角调整运动 配角度编码器 全闭环控制 【工作精度】 1、蜗杆头数Z=1～2，精度可达到4级； 2、蜗杆头数Z≥3，精度可达到5级； 【技术特点】 1.砂轮修整采用金刚碟轮数控修型，修型精度高，柔性好。 2.砂轮电机采用内装式永磁同步电机直接驱动，功率强劲，振动小。 3.螺旋升角调整采用伺服调整、自动锁紧，调整精度高、速度快。 4、金刚碟轮电机采用交流伺服电机驱动，速度稳定、振动小。 5.配置半自动砂轮动平衡系统，更换砂轮快捷方便、无需静平衡。 6、配置手动对刀装置，适用于蜗杆的批量加工。 7、可根据用户需求选配在线自动对刀装置和自动上料装置。 8、机床采用全封闭罩壳，配置空气净化器，工作环境良好，外形美观。
