主轴速度: 0 rpm - 2,110 rpm
输出功率: 0 kW - 6 kW
轴间距离: 1,000, 650 mm
... S30 是一款圆柱磨床,用于个人和小批量生产中的中型工件。它的中心距离为 650 毫米(25.6 英寸)/1000 毫米(40 英寸)和中心高度为 125 毫米(4.9 英寸)/175 毫米(6.9 英寸)/225 毫米(8.8 英寸)之间的距离。它可以加工最大重量为 130 公斤(286 磅)的工件。 它适用于生产中型零部件的任何行业。这款简单、价格合理的机器具有经过验证的液压进料系统。操作简单,机器可以非常快速地复位。Granitan® S103 机床为安装技术卓越的部件提供了基础,形成圆柱磨床,保证了多年来最高的精度、性能和可靠性。 ...
Studer/瑞士斯图特

主轴速度: 0 rpm - 3,200 rpm
输出功率: 0 kW - 8 kW
轴间距离: 400, 650, 1,000, 1,600 mm
... 我们是一款 CNC 万能圆柱磨床,用于单独和批量生产短尺寸至大尺寸工件。中心之间的距离为 400 毫米(15.7 英寸)/650 毫米(25.6 英寸)/1000 毫米(40 英寸)/600 毫米(63 英寸),中心高度为 175 毫米(6.9 英寸)。它可以加工最大重量为 150 千克(330 磅)的工件。 圆柱磨床可用于通用应用,并且得益于 StuderPictoGraming,它可以轻松快速地进行编程。您的 Granitan® S103 矿物铸造机床基本上抵消了短期温度波动。随后,它可以使用各种附件套件轻松适应其他磨削任务,例如在线计量、平衡系统、接触检测和长度定位。 ...
Studer/瑞士斯图特

主轴速度: 0 rpm - 3,200 rpm
输出功率: 0 kW - 8 kW
轴间距离: 400, 650, 1,000, 1,600 mm
... S33 是一款 CNC 万能圆柱磨床,用于个别和批量生产中型工件。中心之间的距离为 400 毫米(15.7 英寸)/650 毫米(25.6 英寸)/1000 毫米(40 英寸)/600 毫米(63 英寸),中心高度为 175 毫米(6.9 英寸)。它可以加工最大重量为 150 千克(330 磅)的工件。 在这台机器上,从中心之间的磨削转换为实时主轴磨削特别容易。带有两个电机主轴的新型轮头可以在单个夹紧中磨削更复杂的工件几何形状。其基础是由坚实的 Granitan® ...
Studer/瑞士斯图特

输出功率: 1.5 kW

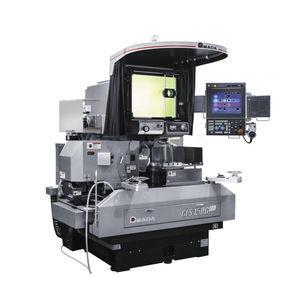

... 光学控制的硬质合金成型磨削,µ - 准确无误!用于再加工和新零件。在使用半径砂轮进行路径控制磨削方面是一个杰出的通用经典。在其他技术因为最小的余量而失败的地方,这种磨削工艺占了上风。普遍适用于旋转部件或行程磨削。无论是手轮还是CNC控制,最小的尺寸都可以通过光学元件+CCD相机来控制和磨削。 ...

主轴速度: 6,000 rpm - 24,000 rpm
输出功率: 750 W
X轴: 300 mm
... 工具和通用切割机 FSM-CNC 这台机床配备了高性能 PC,包括 触摸屏和数字车轮。 该 PC 控制三个线性-和旋转轴同时. 磨削的几何形状可通过 G 码灵活编程。 对 于直径高达 150 毫米的刀具,刀具磨削面、螺旋以及芯片空间构建在稳定的 IPC 底座上,基于固体 Linux Ubuntu 系统软件的 G 代码免费编程。 基本设备 FSM-CNC 通用刀具磨床 4 轴 (X, Y, Z, A) 横向距离 x=300 毫米, Y=135mm, ...

... XPS-16+自动四轴数控钻头研磨机是一个非常精确的高科技应用的工作马。XPS-16+是为那些对精度、简单性和生产力有极高要求的车间而设。XPS-16+可以做到这一切--只需一个按钮。在美国组装,由美国和进口零件组成。 CNC-XPS-16+和CNC-XPS-16+CC是理想的选择。需要全自动四轴数控磨刀机的精度和生产力的车间,以磨削整体硬质合金、高速钢和钴。 负载等级。重型、高容量 包括除砂系统。吸尘器 切割工具直径:2.5-16毫米 工件夹持。6个卡爪系统或16个ER-25夹头系统 操作模式。自动 机器重量:52公斤 ...

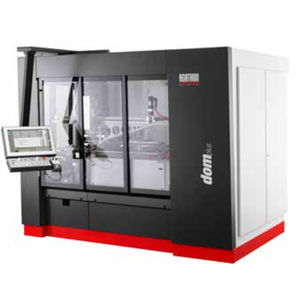

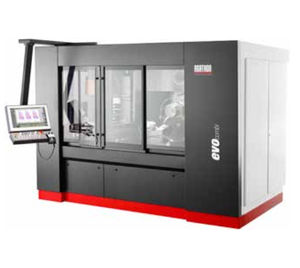

• 紧凑型设计,辅助装置可放置在机床顶部,便于维修保养。 • 具有高动态响应的三轴直线式机械手 • 支持4-6个料盘 • x, y 和c轴采用最先进的直驱技术 • 在线修整装置适用于各种材料的磨削 • 紧凑,全封闭磨削空间 • 砂轮直径250mm • 工具、操作和编程,最大限度的与阿格顿其他机床兼容 易用性 • 采用人体工程学设计,具有良好的可视性和可达性。 • 不断开发并完善的阿格顿操作理念和软件。 • 采用独一无二的,专用的编程语言 • ...
AGATHON

主轴速度: 1 rpm - 120 rpm
轴间距离: 780 mm

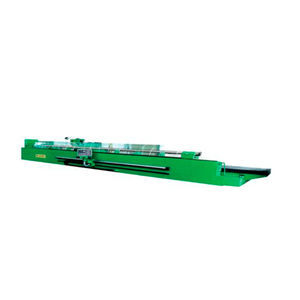

主要用于各种三角螺纹、梯型丝杠及滚珠丝杠的精密磨削 【数控系统配置】 【工作精度】 磨削圆柱体滚珠圆弧丝杠试件精度 在2π弧度内 0.006mm 在任意300mm内 0.012mm 螺纹全长上 0.029mm 螺纹表面粗糙度 Ra0.32μm 【技术特点】 1、床身工作台导轨采用平-V-滚-滑结构,砂轮架导轨采用平-V滚动导轨。 2、砂轮主轴采用高精度静压轴承结构形式。 3、头架主轴旋转采用变频调速技术实现无级调速。 4、磨削螺纹的螺距通过交换齿轮来实现。工作台上装有校正尺,可以校正螺距的累积误差。 5、尾架采用可调锥度的双层结构。 6、砂轮架的快速进退由液压缸来实现,进刀采用手动,可实现粗进给和微进给。 7、采用靠模板式圆弧砂轮修整器,配置专门的液压摆缸,修行运动平稳、可靠。通过更换靠模板来实现不同圆弧直径的修整(可特配三角修整器)。 8、机床配置全封闭式罩壳,高效油雾净化处理器。 9、冷却液采用磁性分离器及沉淀法双重过滤。
Hanjiang Machine Tool Co., Ltd

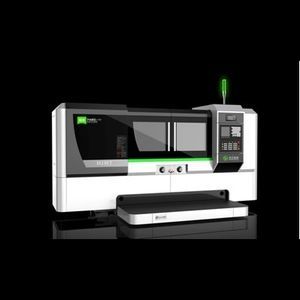

主要用于各种三角螺纹、梯型丝杠及滚珠丝杠的精密磨削。 【数控系统配置】 1、采用西门子828D数控系统,实现四轴三联动控制。 2、控制轴数 Z轴:砂轮架拖板纵向运动 配置光栅尺 全闭环控制 X轴:砂轮架横进给运动 C轴:头架主轴回转运动 配置旋转编码器 全闭环控制 Y轴:修整器滑座垂直运动 其中C、Z两轴联动,实现螺纹运动;W、V两轴联动,通过金刚石滚轮对砂轮进行修整;配置两个电子手轮,可对机床各数控轴的运动进行手动控制。 【工作精度】 机床精度按国家专业标准JB/T2858.3-1999,螺距在6mm以内的螺纹,螺距精度可保证为: V2πp ...
Hanjiang Machine Tool Co., Ltd

主轴速度: 0 rpm - 60 rpm
主要用于批量精密磨削各种圆柱形螺母的双圆弧螺纹滚道 【数控系统配置】 1、采用SIEMENS 828D数控系统,实现四轴二联动。 2、数控轴 Z轴:工作台纵向运动 配置光栅尺 全闭环控制 X轴:砂轮架横向运动 配置光栅尺 全闭环控制 C轴:头架主轴回转运动 配置圆光栅 全闭环控制 A轴:砂轮架转盘回转运动 【工作精度】 磨削圆弧内螺纹精度 基本导程极限偏差 0.005mm 在50mm长度上导程累积公差: 0.009mm 螺纹表面粗糙度: ...
Hanjiang Machine Tool Co., Ltd

... 与目前的标准机床结构相比,G 160型齿轮生成磨床采用了独特的设计,以优化动态刚度。 在最短的时间内生产齿轮:埃马克苏的G160型磨齿机 G 160型磨齿机将目前机床的X轴分成两条直线滑轨(X1,X2),每条滑轨上有一个工件主轴。 因此,两个工件主轴在任何时候都处于完全的位置控制之下。由30米/秒的高动态直线电机驱动,更换主轴的时间不到2秒,包括砂轮的同步重新定位。只有三轴的机器结构,而不是目前机器的四轴概念,是一个突破。 切向轴不在机器中,将由Z-Y轴的插值来创建。这种僵硬的机器概念确保了市场上的最佳生产时间。对齿轮的效率和噪音排放的要求越来越高,将磨削过程推向了极限。对于这样一个高动态过程,齿轮生成磨床的刚度和稳定性是主要的设计目标,与目前的标准机床结构相比,G ...

主轴速度: 300 rpm
... 德雷克 GS:TI 内螺纹磨床已完全编程,并提供优化的磨削工艺,可加工客户的零件。内螺纹磨床通常用于磨削球形螺母、螺纹量规、动力转向部件等。 机床应用 球形螺母 螺纹规 滚压模具 标准功能 砂轮螺旋 闭环精确反馈 电动砂轮主轴 砂轮主轴驱动 金刚石滚轮修整 自动车轮平衡机 partsmart™ 菜单驱动屏幕 简化设置并确保精度。操作员只需在控制器中输入特定零件的数值,其余的工作都由软件完成。 自动化 德瑞克为您的特定应用提供各种独特的自动化选项。使用德瑞克自动化解决方案,您将获得始终如一的高质量结果。 直线电机 机器采用直线电机和直线辊道,可实现最大的加速度和轮廓。 ...

输出功率: 5, 7 kW
X轴: 420 mm
Y轴: 360 mm

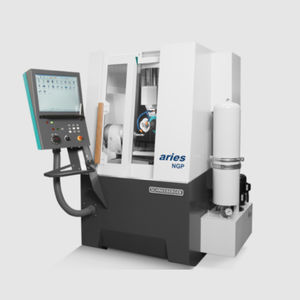

4轴数控工具磨床,加工范围大,具备施利博格久负盛名的高品质与稳定性!适用于大、长刀具的4轴加工。例如滚刀、轮廓立铣刀、燕尾型立铣刀和刨刀头的修磨。 备有以下丰富选项,用于扩展应用范围和提高生产效率。所有选项都根据机床结构进行了优化: 全轴直接位置测量系统 手动托架 手动尾座 弹簧夹头,芯轴 木工刀用第二测头 木工刨刀头夹具 过滤系统 静电式油雾分离器 CO2灭火器
J. SCHNEEBERGER Maschinen AG

轴间距离: 370 mm

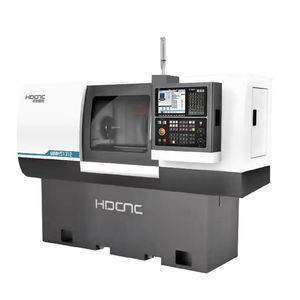

... 数控高速精密外圆磨床MMKS1312*350,四轴三联动,砂轮主轴采用自主研发的静压流体轴承,具有高刚性和旋转精度,砂轮线速度:80M/S,圆柱度≤0.003mm,圆度≤0.0015mm。适用行业:电机轴、小曲轴、液压元件等小规格轴类零件的批量加工。大众市场! ...

主轴速度: 4,800 rpm
输出功率: 3 kW
X轴: 158 mm
... 制表市场上唯一可以同时在两对表耳和表壳侧面之间进行研磨的机器。它能使您在所有类型的材料上达到无与伦比的生产力水平。 磨削 特点 双刀轴,可同时加工表耳和表壳侧面之间。 弹簧杆钻孔 自动砂轮修整 规格 适用于Ø20...80毫米的工件 Fanuc 0i控制 带有宏观辅助的ISO编程 ...
Groupe Recomatic

输出功率: 1.5 kW

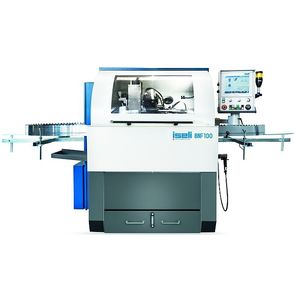

... BNF 100 适用于所有带锯条,包括薄切割锯条。两个稳定的磨削单元,砂轮直径分别为 75、100 或 125 毫米,确保了高精度和高质量的最佳切割性能。 亮点 通过 CHC 轴 "X"、"Y "和 "Z"(磨削定位和夹紧的锯齿)对标准、钨钢和硬质合金带锯条进行侧面磨削 自动电控锯条高度调节 用于精确定位锯条的锯条高度停止装置 锯齿处附加辅助气动夹紧装置(用于稳定薄锯齿) 配备多核处理器的 "LINUX Debian 10 "控制单元 气动锯条夹紧,进给时可卸力 自动探测锯齿上的砂轮 精确的角度调整(非半径) 应用程序控制 砂轮进给在顶部。 此过程可重复多次 砂轮在顶部和底部进给,可实现 ...

主轴速度: 10 rpm - 200 rpm
雙邊滑板設計適用於較長圓棒材料的外徑研磨。優點:刀架固定於台身有助於刀架的剛性強化、進而提升加工精度的穩定性。 高精度、高剛性的四軸CNC無心磨床。 床身、結構支持肋等採最適配置,設計出高剛性且精度穩定的本台。採用超精密複列式滾柱軸承的高剛性單持式主軸。 雙邊滑板設計亦可搭配停止式研磨的裝置,也可搭載多樣性的高速送收料裝置。 實現高操作性能,可搭載供給裝置與外徑量測裝置。

输出功率: 7.5 kW
... SV空心研磨机是为在刀具或刀片上同时进行高精度的双面凹面研磨而设计的。SV型磨床保证了高精度的磨削和高质量的加工。 它配备了一个电子测针,可以扫描工件并生成空心磨削程序。 同样,该机器还配备了精密的电子探针,用于修正砂轮的磨损,精度为0.01毫米。 根据客户的需求,SV机器可以提供不同直径的砂轮和不同长度的砂轮。 所有SV机器都可以实现自动化。 ...

主轴速度: 3,000 rpm - 4,500 rpm
输出功率: 1 kW

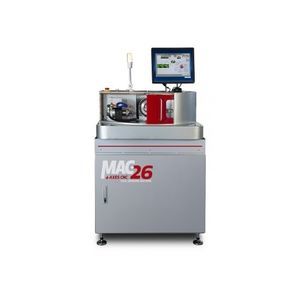

... 通过一个精密的电子探针,MAC 26根据编程软件的指示自动定位要磨的刀具:每个单一的刀具程序都可以存储在一个特殊的库中,然后在另一个磨刀周期中调用。 技术数据 刀具直径2至26毫米 最大和最小刀具长度35 - 250毫米 砂轮电机功率1HP 砂轮电机转速 4200 rpm 带螺杆和精密导轨的步进电机 X轴行程300毫米 Y轴行程130毫米 C轴行程-5°-180°。 A-轴行程 ∞ 用于刀具检测和自动定位的电子探针,带有跑偏检查功能 带15英寸彩色显示单元的计算机 带Lexan玻璃的油密外壳和用于工具装卸操作的滑动门,带门锁 内部照明 3种颜色的信号灯 重量300公斤 尺寸900x900x1560毫米 软件。 具有3D图形界面的交互式参数化刀具编程SOFTWARE 可以根据刀具的几何形状轻松地编辑锐化参数 提供的附件。 夹头座主轴和用于2至26毫米刃磨的精密夹头 编程软件,用于。 高速钢和硬质合金麻花钻的磨削 2-3-4槽的高速钢和硬质合金方形立铣刀(仅头部)的磨削 丝锥刃磨(仅倒角)。 沉孔研磨 铰刀研磨(仅倒角) 雕刻工具的研磨和生产 立铣刀的刀柄研磨和外径研磨 ...

主轴速度: 1,160, 870, 880 rpm
输出功率: 40 ch

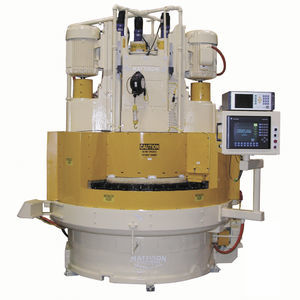

... 当Mattison机械厂倒闭后,C&B机械公司利用突然出现的优秀员工,成立了一个新的部门,专门从事Mattison磨床的再制造。 麦迪逊立式磨床的核心设计是首屈一指的,它可以去除大量的毛坯,实现高产量,并在专用产品上进行高精度磨削。 C&B机械公司重新设计了Mattison的进给系统,加入了最新的技术,如伺服驱动的滚珠丝杠进给系统。这也消除了大部分复杂的机械运动部件,从而大大减少了与维护有关的停机时间。 C&B公司重新制造了这台机器,以磨削非常大的非共面连杆。这台机器是为手动或机器人负载而设计的。 ...

主轴速度: 0 rpm - 10 rpm
输出功率: 5.5 kW - 52 kW
X轴: 1 m - 2 m
... smartLine涵盖了整个行走台磨床的范围。从简单的往复式平面磨削,到速度冲程、槽和轮廓磨削,一直到蠕动进给磨削。这种机器的概念解决了所有的磨削任务。该机器的多功能构件系统的设计允许几乎所有的工作台驱动系统的组合,从皮带驱动到滚珠丝杠系统,结合工作台安装和高架修整单元,以解决您的具体磨削任务。 smartLine的Kombi版本允许个性化配置,一直到复杂的蠕动进给磨床。磨削宽度、磨削高度、驱动类型和主轴功率以及所有修整单元的变化,从简单的台式金刚石修整到带有头顶式轧辊修整单元的CD磨削,以及用于砂轮和修整工具的自动工具更换器,都可以选择以满足具体要求。 ...

主轴速度: 0 rpm - 20,000 rpm
X轴: 360 mm
Y轴: 100 mm
特征 ASM 100 CNC-TC是理想的玻璃模具粗磨和精磨用铣磨机 高精度和灵活性使这台设备成为业内冠军,许多知名公司均使用该设备 4轴CNC数控铣磨操作(X,Y,Z.C) 采用铸铁一体铸造,高刚性,低扭曲 采用碟形金刚石砂轮圆周切刃铣磨面形,此方法能极大的提高机械的运动特性,并且使加工的结果具有很高的重复性 非球面只需双数控轴控制的螺旋式工具轨迹铣磨,该方法铣磨出来的表面比用其他方法更精确 测量反馈接口(如Talyor Hobson PGI轮廓仪) 选件:液压膨胀夹头,远程诊断 性能数据 工作范围直接:Ø ...

主轴速度: 300 rpm - 3,000 rpm
输出功率: 0.7 W
X轴: 30 mm
... 4 轴圆柱、捏剥高精度磨床,采用专利运动学。 得 益于其专利运动学,该机器可同时实现粗加工和精加工操作。 创新的导向系统可提供最佳的刀片支撑,同时补偿磨削过程中的切削力。 集成自动化允许无人值守操作,从而提高您的生产率并进一步降低成本。 C-Grind 采用获得专利的 PerfecTarBOR 轮轴夹紧系统,可优化磨轮的同心度。用户友好的控制和 P4Smart™ CAM 软件允许将 ISO 程序文件直接导入到机床上,从而使编程安全轻松。 ...
