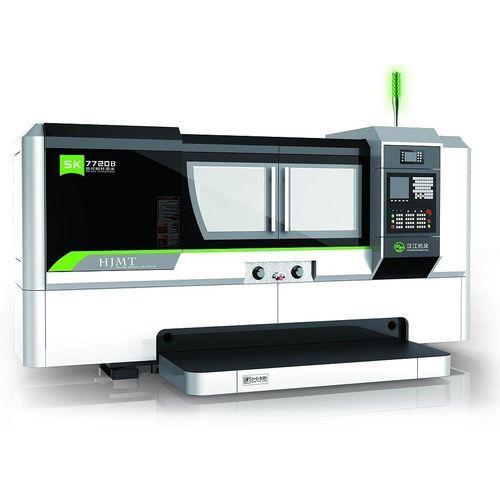

圆柱磨床 SK7720B

CNC数控直接传动6轴

主要用于磨削各种圆柱形的蜗杆（ZA、ZN、ZI、ZK、ZC1），也可用于磨削梯形丝杠 【数控系统配置】 1、采用SIEMENS 828D数控系统，控制实现六轴三联动。 2、控制轴数：6轴 Z轴：工作台纵向进给运动 配光栅尺 全闭环控制 X轴：砂轮架横向进给运动 配光栅尺 全闭环控制 C轴：工件主轴回转运动 配角度编码器 全闭环控制 A轴：砂轮架螺旋升角调整运动 配角度编码器 全闭环控制 V轴：修整器滑座垂直运动 W轴：修整器拖板水平运动 【工作精度】 磨削圆柱蜗杆达到的精度为：Z=1～2，4级；Z≥3，5级； 磨削梯形丝杠能达到的精度为：6级； 【技术特点】 1、砂轮修整采用双金刚碟轮数控修型，修型精度高，柔性好。 2、砂轮电机采用大功率内装式永磁同步电机直接驱动，动力强劲，振动小。 3、螺旋升角调整采用伺服调整、自动锁紧，调整精度高、速度快。 4、金刚碟轮电机采用交流伺服电机驱动，速度稳定、振动小。 5、配置手动对刀装置，适用于蜗杆的批量加工。 6、可根据用户需求选配砂轮动平衡系统和在线自动对刀装置。 7、机床采用全封闭罩壳，配置空气净化器，工作环境良好，外形美观。
