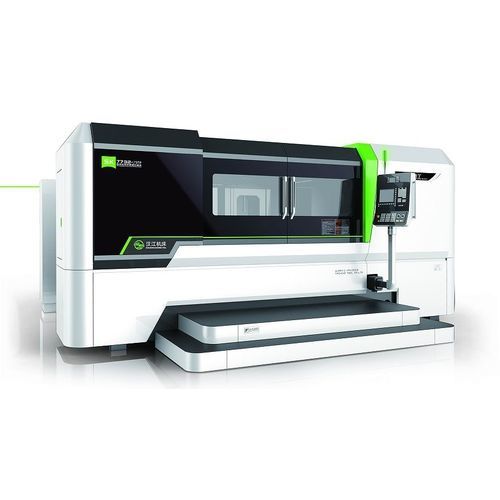

零件加工磨床 SK7732×25TP

CNC数控高速6轴

主要用于磨削平面包络环面蜗杆和锥面包络环面蜗杆 【数控系统配置】 1、采用SIEMENS 840DSL数控系统，控制实现六轴四联动。 2、控制轴数：6轴 X轴：拖板横向进给运动 配光栅尺 全闭环控制 Y轴：磨具高度调整运动 配光栅尺 全闭环控制 Z轴：工作台纵向进给运动 配光栅尺 全闭环控制 A轴：砂轮倾角调整运动 配角度编码器 全闭环控制 B轴：砂轮架的回转运动 配角度编码器 全闭环控制 C轴：工件主轴回转运动 配角度编码器 全闭环控制 X、Z、B、C四轴联动实现蜗杆齿部的磨削。 【工作精度】 磨削包络环面蜗杆达到的精度为：5级 【技术特点】 1、采用虚拟中心距加工原理，通过参数设定实现中心距和基圆尺寸的调整。 2、工件不需要调头，一次装夹即可完成两个齿面的磨削。 3、调整运动均为伺服轴，调整速度快、精度高、快捷方便。 4、转台回转伺服轴、砂轮倾角调整伺服轴采用力矩电机直接驱动，回转精度高、使用寿命长。 5、砂轮轴由大功率内装式永磁同步电机直接驱动，通过砂轮动平衡装置精确平衡，动力强劲、振动小，磨削表面质量好。 6、对刀测头自动确定环面蜗杆中心平面的轴向位置。 7、砂轮修整采用金刚碟轮数控修整，可根据用户需求修整砂轮，修整精度高
