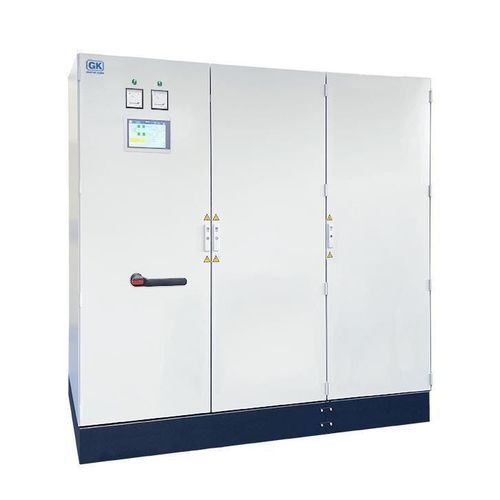

橱柜式电源 I-TS-3872

直流可变输出三相

概述
I-TS-3872：液冷式双向直流源/吸收器。根据需求，系统可单台、串联或并联工作。串联模式下最高可达1500 V。I-TS高性能测试系统为高动态双向直流电源，具有从源到吸收无缝连续切换。得益于三电平技术，提供带中心点的10–1500 V可调电压范围。直流通道可单独或并联运行。适用于汽车、氢能和实验室等应用。

标准特性

• I-TS-3872在标准配置下即具备丰富功能，可立即投入使用。
• 一般信息：
• 输入电压 380 / 400 V，50 / 60 Hz
• 用于电压测量/调节的取样（sense）连接
• 直流电流和电压测量，满量程精度 0.1 %
• 可切换电池测试器/电池仿真器版本
• 防护等级 IP54
• 液体冷却
• 内置水对水换热器
• 两台相同技术参数的 I-TS 3872 可即插即用并联

安全特性

• 可锁主开关作为负载分断开关
• 符合 EN 60204-1 / ISO 13849-1 的 Performance Level d 安全控制
• 机柜门上的电压表和指示灯
• 冗余直流输出接触器
• 外部紧急停止连接端子
• 2x 外部停止连接端子
• 1x 外部工作模式选择连接端子
• 直流输出电气隔离
• 2x 绝缘监测装置（可单独切换）

接口

• 10 英寸触控显示屏
• Modbus / TCP 接口
• CAN 接口
• VNC 接口

选件（摘录）

• 2x 现场总线接口（EtherCAT 或 Profinet IO 或 Profibus DP）—每通道一个
• 门锁
• 故障安全反馈：紧急停止、停止、直流输出接触器断开（不可单独选择）

典型应用

• 电池测试（电池充放电试验）
• 电池仿真 / 电池模拟
• 燃料电池负载
• 接触器、熔断器和断路器的测试电源
• 直流电机测试（传动系统）
• 充电桩测试
• 用于维护目的的列车供电

技术参数
型号：I-TS-3872

电气 / 测量 / 性能
交流电源电压 / 频率：380 / 400 V ± 10 %, 三相, PE, 50 / 60 Hz ±5 %
测量精度：电压：16 Bit ADC // 电流：16 Bit ADC
控制精度：电压：0.1 % fs // 电流：0.1 % fs
残余纹波：电压：≤ 0.1 % eff. fs；电流：≤ 0.1 % eff. fs
电压动态公差（0-100 % INenn 于 3 ms 内）：电池测试仪 < 3% fs；电池仿真器 < 1% fs
短路能力：短路耐受：Icw: 4,5 kA

环境 / 安全 / EMC
允许环境条件：存储按 EN 60721-3-1；运输按 EN 60721-3-2；运行按 EN 60721-3-3
存储/运输/运行类别与温度：1K21 / 1M11, +5 至 +40 °C；2K12 / 2M4, -25 至 +70 °C；3K22 / 3M11, +5 至 +40 °C
冷却方式：强制液体冷却 (IP54)
安全标准：EN ISO 13849-1、EN ISO 13849-2；EN 60204-1（例外：Sec. 11.3 防护类型，Sec. 13.2 导体标识）
EMC 标准：EN 61000-2-4 第3类；EN 61000-6-2；EN 61000-6-4

可用型号（摘录）
型号：I-TS-3872-1500
直流最大电压 V：1500
功率 kW：300、600
电流 A：± 1000
电流上升时间 UNenn 10 % - 90 %（ms）：< 1,3

特性 / 技术规格

• 型号：I-TS-3872
• 可调电压范围：10 – 1500 V（中心点）
• 具有无缝切换的双向直流源/吸收器
• 用于高动态性能的三电平技术
• 带内置水对水换热器的液冷
• 防护等级 IP54
• 测量与控制精度：满量程 0.1 %
• 短路能力：Icw 4.5 kA
• 接口：Modbus/TCP、CAN、VNC、触控显示
• 典型功率选项：300 kW、600 kW（型号 I-TS-3872-1500）
