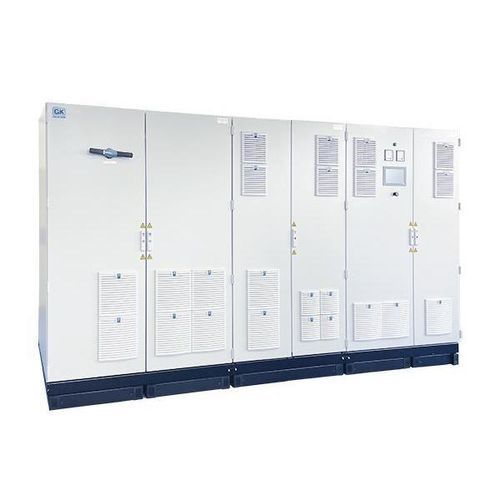

橱柜式电源 MI-TS-3871-ol

直流多输出IP54

概述
MI-TS-3871-ol 是一款面向能量存储测试、电池仿真及功率电子测试的多通道系统。该设备为双向直流源/吸收器，支持源/吸收间连续无缝切换，并具备输出短时过载能力。

产品概要
MI-TS-3871-ol 可配置为2或4个输出通道，针对充放电循环、电池仿真和 HIL 测试提供高动态响应。短时过载能力允许在最多60 s 内将额定输出电流提升至 +50%；随后的再生时间定义为 ≤ 额定负载 = 5 × 过载时间。

标准特性

• 以可直接使用的标准配置交付
• 输入电压：380 / 400 V（标准），3 相，50 / 60 Hz
• 用于精确电压测量/调节的取样（sense）连接
• 直流电压和电流测量，满量程精度 0.1%
• 可选电池测试器模式
• 防护等级 IP20（水冷选项可提升至 IP54）
• 降噪结构设计与风扇控制
• 风冷；输出通道可并联以提升电流

安全特性

• 可上锁主开关作为负载断开开关
• 符合 EN 60204-1 / ISO 13849-1 的 Performance Level d 的安全控制
• 机柜门上的停止开关和电压指示表
• 冗余 DC 输出接触器
• 外部“紧急停止”与“停止”接线端子
• DC 输出与交流电网电气隔离（隔离/绝缘）

接口

• 10 英寸触摸显示屏用于操作和监控
• Modbus/TCP、CAN、VNC 接口（并提供多种可选接口）

可选项（摘录）

• 提升至 Performance Level e 的安全等级（特殊选项）
• 电池仿真版本，改善电压稳定性的硬件和软件改进
• 可切换的 DC 输出保护二极管，用于 sink-only 模式下保护 DUT
• 用于监控 DC 输出绝缘性的绝缘监测装置
• 可选接口：高速 CAN（1 kHz）、SCPI、EtherCAT、ProfiBus、ProfiNet、模拟量、LabVIEW、Matlab/Simulink
• 更高性能的 DC 输出接触器、门接触开关、门锁装置及定制机柜
• 符合电网运营商规定的 NA-protection / 电网分析测量设备
• 水冷选项及防护等级提升（IP54）

典型应用

• 电池充放电测试与电池仿真
• 电池仿真 / 电池模拟
• 燃料电池负载测试
• 接触器、熔断器和断路器的测试电源
• 直流电机测试（传动系）与充电桩测试
• 用于列车检修的电源及其他工业测试台

技术数据（摘录）
型号：MI-TS-3871-ol
交流电源电压 / 频率：380 / 400 / 440 / 480 / 690 V ±10 %, 3 相, PE, 50 / 60 Hz ±5 %
测量与控制精度：电压与电流 — 16 Bit ADC；直流测量精度 0.1% 满量程；控制精度 0.1% fs
残余纹波：电压 ≤ 0.1% rms fs；电流 ≤ 0.1% rms fs
短路性能示例：最高 600 A — Icw 3 kA；1000 A — Icw 8 kA；1200 A — Icw 15 kA
电流上升时间（0.5 × INenn, 10 %–90 %）：典型 < 1.0 ms（取决于类型/配置）

可用型号（示例）
I-TS-3871-600-ol — 最大 DC 电压：600 V — 功率：60、100、160、250、320、400 kW — 电流：±200、±600、±1000 A
I-TS-3871-800-ol — 最大 DC 电压：800 V — 功率：100、160、250、320、400 kW — 电流：±200、±600、±1000 A
I-TS-3871-1000-ol — 最大 DC 电压：1000 V — 功率：100、160、250、320、400、500 kW — 电流：±200、±600、±1000、±1200 A

备注
短时过载能力：额定输出负载可在最多 60 s 内提升至 +50%；随后再生时间 ≤ 额定负载 = 5 × 过载时间。

规格 / 技术参数

• 型号 / 型式：MI-TS-3871-ol
• 功能：多通道双向 DC 源/吸收器，支持连续 source–sink 切换
• 输出：2 或 4 个输出（取决于配置）
• 每通道最大能力（取决于配置）：可达 1500 V 与 1200 A
• 短时过载：额定电流 +50% 最长 60 s；再生时间 ≤ 额定负载 = 5 × 过载时间
• 交流电源：380 / 400 / 440 / 480 / 690 V ±10 %, 3~ , PE；50 / 60 Hz ±5 %
• 测量精度：电压与电流均为 16 Bit ADC；直流测量精度 0.1% fs
• 防护等级：标准 IP20（选水冷时 IP54）
• 冷却：强制风冷（标准）或强制水冷（选项）
• 显示 / 控制：10 英寸触摸屏；标准接口：Modbus/TCP、CAN、VNC；支持多种可选接口
