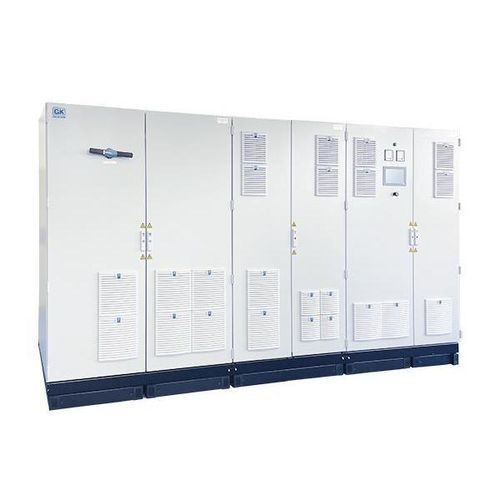

橱柜式电源 MI-TS-3871

直流双输出三相

概述
MI-TS-3871 是一款用于能耗测试与仿真的多通道高动态双向直流源/回馈系统。可在源模式与回馈模式间实现连续、无缝切换，提供2或4路可配置输出，具体配置下每路输出最高可达1500 V、1200 A。

基本信息

• 输入电压：380 / 400 / 440 / 480 / 690 V ±10%，三相，50 / 60 Hz
• 电压测量/调节用的感测（sense）连接
• 直流电压与电流测量，量程精度0.1%（16位ADC）
• 提供电池测试/仿真版本
• 标准防护等级IP20；可选IP21/IP23；水冷选项可达IP54
• 降噪设计（防振构件、风扇控制）
• 标准为空气冷却；输出可并联以提高电流

安全特性

• 可锁定主开关作为负载断开开关
• 符合性能等级 d 的安全控制（EN 60204-1 / ISO 13849-1）；可选升级至 PL e
• 机柜门上的停止开关、带指示灯的电压表
• 冗余的直流输出接触器
• 外部“急停”和外部“停止”接线端子
• 可实现DC输出与交流电网电气隔离（隔离）

接口

• 10 英寸触摸显示
• Modbus/TCP、CAN、VNC
• 可选：高速 CAN（1 kHz）、EtherCAT、ProfiBus、ProfiNet、SCPI、模拟 I/O
• 软件集成：LabVIEW、Matlab/Simulink

选项（节选）

• 提升到 Performance Level e（安全选件）
• 电池仿真版本，增强输出电压稳定性（硬件和软件改进）
• 直流输出的可切换保护二极管，用于 sink-only 模式下保护被测件
• 绝缘监测，用于监控直流输出的隔离状态
• 更高性能的直流输出接触器（提高电流能力）
• 门接触开关、门锁装置、特殊锁芯
• Rittal 控制柜及定制柜选项，水冷及 IP54 升级

典型应用

• 电池充放电测试与电池仿真
• 电池模拟/仿真
• 燃料电池负载测试
• 接触器、熔断器和断路器的测试电源
• 直流电机（传动系统）测试
• 充电桩测试
• 列车检修供电及各类工业直流试验台

技术参数（精选）

• 交流电源电压/频率：380 / 400 / 440 / 480 / 690 V ±10%，三相，PE，50 / 60 Hz ±5%
• 测量精度：16 位 ADC；直流电压/电流测量 0.1 % FS
• 控制精度：电压 0.1 % FS；电流 0.1 % FS
• 残留纹波：电压 ≤ 0.1 % rms FS；电流 ≤ 0.1 % rms FS
• 动态电压容差（0–100 % In 于 3 ms）：电池测试器 < 3 % FS；电池仿真器 < 1 % FS
• 短路能力：视系统电流等级而定，最高可达 Icw 15 kA

环境 / 安全 / EMC（精选）

• 允许环境条件（储存/运输/运行）：1K21 / 1M11、2K12 / 2M4、3K22 / 3M11，及其对应温度范围
• 冷却方式：强制风冷（IP20、IP21、IP23）或强制水冷（IP54）
• 安全标准：EN ISO 13849-1、EN ISO 13849-2、EN 60204-1（有例外）
• EMC 标准：EN 61000-2-4 Class 3、EN 61000-6-2、EN 61000-6-4、EN 61800-3 Cat.C2 (A1)

可用型号（概览）

• MI-TS-3871-300 — 最高 DC 300 V — 功率：60、120、160 kW — 电流：±200 / ±600 / ±1000 A
• MI-TS-3871-600 — 最高 DC 600 V — 功率：60、100、160、250、320、400、500 kW — 电流：±200 / ±600 / ±1000 A
• MI-TS-3871-800 — 最高 DC 800 V — 功率：100、160、250、320、400、500 kW — 电流：±200 / ±600 / ±1000 A
• MI-TS-3871-1000 — 最高 DC 1000 V — 功率：60、100、160、250、320、400、500、650 kW — 电流：±200 / ±600 / ±1000 / ±1200 A
• MI-TS-3871-1200 — 最高 DC 1200 V — 功率：320、650 kW — 电流：±600 / ±1200 A
• MI-TS-3871-1500 — 最高 DC 1500 V — 功率：400 kW — 电流：±800 A

技术规格（精选）

• 型号：MI-TS-3871 — 产品系列：MI-TS multi-channel infeed test system
• 输出：2 或 4 路可配置输出；输出可并联以增加电流
• 每路最大额定值：最高 1500 V，最高 1200 A（取决于型号）
• 输入：3~ AC 380–690 V ±10%，50/60 Hz ±5%
• 测量/控制精度与残留纹波如上；短路能力视配置可达 Icw 15 kA
• 操作/控制：10 英寸触摸显示；Modbus/TCP、CAN、VNC；多种可选接口与软件集成
