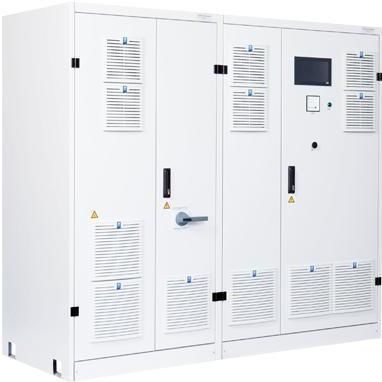

橱柜式电源 I-TS-3870直流单输出IP54
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 安装方式 / 规格
- 橱柜式
- 种类
- 直流
- 输出
- 单输出
- 防护指数
- IP20, IP54
- 应用
- 实验室
- 其他特性
- 高性能, 双向
- 输入电压
380 V, 400 V
- 输出电压
1,500 V
- 电流
1,200 A
- 功率
650,000 W
产品介绍
概述
I-TS-3870 是一款单通道、高动态的双向直流源/吸收器系统，用于电池、燃料电池和电力传动系统的测试与仿真。单路输出最高可达1500 V，最大1200 A；单机运行最大功率可达650 kW，串联并联运行可扩展至2.6 MW。具备从源到吸收无缝切换能力，适用于汽车、氢能、实验室及工业电力电子测试场景。
标准特性
安全特性
接口
选项（摘录）
典型应用
技术数据（摘录）
交流电网电压 / 频率：380 / 400 / 440 / 480 / 690 V ±10 %, 三相 PE, 50 / 60 Hz ±5 %
测量精度：电压与电流 16 位 ADC
控制精度：电压 0.1 % fs / 电流 0.1 % fs
残余纹波：电压 ≤ 0.1 % rms fs / 电流 ≤ 0.1 % rms fs
动态电压容差 (0–100 % INom in 3 ms)：电池测试器 3 % fs；电池仿真器 1 % fs
短路能力：系统至 600 A Icw 3 kA；1000 A Icw 8 kA；1200 A Icw 15 kA
环境条件（存储/运输/运行）：存储 1K21/1M11 +5 至 +40 °C；运输 2K12/2M4 -45 至 +70 °C；运行 3K22/3M11 +5 至 +40 °C
冷却方式：强制风冷（标准 IP20/IP21/IP23）// 强制水冷（IP54 可选）
安全标准：EN ISO 13849-1/-2, EN 60204-1
电磁兼容标准：EN 61000-2-4 Class 3, EN 61000-6-2, EN 61000-6-4 / EN 55011, EN 61800-3 Cat.C2 (A1)
可用型号（摘录）
I-TS-3870-80 / 80 V / 35 kW / ±1000 A（视应用而定） | I-TS-3870-120 / 120 V / 50 kW / ±1000 A | I-TS-3870-300 / 300 V / 60 / 120 / 160 kW / ±200、±600、±1000 A 可选 | I-TS-3870-600 / 600 V / 60–500 kW / ±200–±1200 A 可选 | I-TS-3870-800 / 800 V / 320、650 kW / ±600、±1200 A 可选 | I-TS-3870-1000 / 1000 V / 400 kW / ±800 A（示例）
技术规格
I-TS-3870 是一款单通道、高动态的双向直流源/吸收器系统，用于电池、燃料电池和电力传动系统的测试与仿真。单路输出最高可达1500 V，最大1200 A；单机运行最大功率可达650 kW，串联并联运行可扩展至2.6 MW。具备从源到吸收无缝切换能力，适用于汽车、氢能、实验室及工业电力电子测试场景。
标准特性
- 基本信息：输入三相交流 380/400/440/480/690 V ±10 %, 50/60 Hz；电压测量/调节用感测接线；防护等级 IP20（可选更高 IP）；标配风冷；减振设计及风扇控制以降低噪音。
- 直流电压与电流采用16位ADC测量，控制精度0.1 % 满量程。
- 可选配置：电池测试仪和电池仿真器（硬件/软件变体满足不同性能与稳定性要求）。
安全特性
- 可上锁主开关作为负载断开开关。
- 安全控制达 EN 60204-1 / ISO 13849-1 的 Performance Level d（可选升级至 PL e）。
- 配电柜门上设有停止开关及电压表/指示灯。
- 冗余直流输出接触器，提供外部急停接口端子。
- 直流输出与交流电网电气隔离（可选绝缘监测）。
接口
- 10 英寸触摸屏显示。
- 标配 Modbus/TCP、CAN 和 VNC。
- 可选高速及工业接口：CAN 1 kHz、SCPI、EtherCAT、ProfiBus、ProfiNet、模拟量 I/O、LabVIEW 与 Matlab/Simulink。
选项（摘录）
- 将安全性能等级升级至 PL e。
- 电池仿真版本，提升输出容量并改善电压稳定性。
- 直流输出可切换保护二极管，用于仅吸收模式下保护被测设备。
- 直流输出的绝缘监测。
- 并联运行（主/从）以扩展功率至 2.6 MW。
- 更高性能的直流接触器，定制机柜选项（锁具、万向轮、电源插座、特殊涂层）、门接点等。
- 配合电网分析仪的 NA 保护与水冷选项，可将防护等级提升至 IP54。
典型应用
- 电池测试：充放电循环与寿命测试。
- 电池仿真/仿真器用于 BMS 与充电器开发。
- 燃料电池负载测试。
- 接触器、熔断器与断路器的测试电源。
- 直流电机与传动系统测试。
- 充电桩与列车维修的电源供应。
技术数据（摘录）
交流电网电压 / 频率：380 / 400 / 440 / 480 / 690 V ±10 %, 三相 PE, 50 / 60 Hz ±5 %
测量精度：电压与电流 16 位 ADC
控制精度：电压 0.1 % fs / 电流 0.1 % fs
残余纹波：电压 ≤ 0.1 % rms fs / 电流 ≤ 0.1 % rms fs
动态电压容差 (0–100 % INom in 3 ms)：电池测试器 3 % fs；电池仿真器 1 % fs
短路能力：系统至 600 A Icw 3 kA；1000 A Icw 8 kA；1200 A Icw 15 kA
环境条件（存储/运输/运行）：存储 1K21/1M11 +5 至 +40 °C；运输 2K12/2M4 -45 至 +70 °C；运行 3K22/3M11 +5 至 +40 °C
冷却方式：强制风冷（标准 IP20/IP21/IP23）// 强制水冷（IP54 可选）
安全标准：EN ISO 13849-1/-2, EN 60204-1
电磁兼容标准：EN 61000-2-4 Class 3, EN 61000-6-2, EN 61000-6-4 / EN 55011, EN 61800-3 Cat.C2 (A1)
可用型号（摘录）
I-TS-3870-80 / 80 V / 35 kW / ±1000 A（视应用而定） | I-TS-3870-120 / 120 V / 50 kW / ±1000 A | I-TS-3870-300 / 300 V / 60 / 120 / 160 kW / ±200、±600、±1000 A 可选 | I-TS-3870-600 / 600 V / 60–500 kW / ±200–±1200 A 可选 | I-TS-3870-800 / 800 V / 320、650 kW / ±600、±1200 A 可选 | I-TS-3870-1000 / 1000 V / 400 kW / ±800 A（示例）
技术规格
- 商号：I-TS-3870 单通道直流源/吸收器系统。
- 最大输出电压：视配置可达 1500 V。
- 最大输出电流：视配置可达 1200 A。
- 最大功率（单机）：可达 650 kW；并联可达 2.6 MW。
- 输入：符合上述三相交流。
- 测量与控制：16 位 ADC，控制精度 0.1 % fs。
- 冷却与防护：标配强制风冷；水冷与更高 IP 等级为可选项。
- 接口与选项：触摸屏、Modbus/TCP、CAN、VNC；EtherCAT、ProfiNet、SCPI 等。
