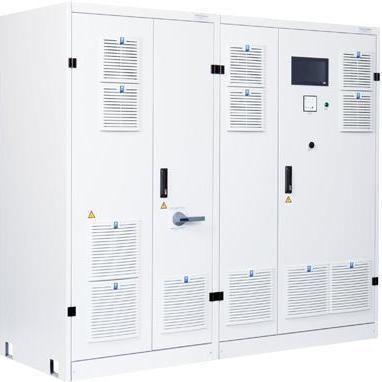

橱柜式电源 I-TS-3870-ol

直流单输出三相

产品概述
I-TS-3870-ol 是一款单通道高动态双向直流源/吸收器，适用于电池、燃料电池及传动系统的测试与仿真。单个输出最高可达1500 V、1200 A。单机运行功率最高可达650 kW，串联并联运行可达2.6 MW。电压、电流和功率的实际值取决于具体配置。

过载能力
过载版本允许DC输出短时过载：在最多60 s 内提供高达额定输出+50 % 的容量。再生时间（≤额定负载）为过载时间的5倍。DC变流器的电压和电流技术指标不变。

标准配置

• 输入电压：380 / 400 / 440 / 480 / 690 V ±10 %，三相，PE；50 / 60 Hz
• 电压检测/调节的检流（sense）接线
• DC 电压与电流测量：16-bit ADC，0.1 % 满量程精度
• 可提供电池测试/仿真版本
• 防护等级 IP20（可选水冷并升级至 IP54）
• 降噪设计，风冷（可选水冷）

安全特性

• 可锁主开关作为负载隔离开关
• 符合 EN 60204-1 / ISO 13849-1 的 Performance Level d 安全控制
• 机柜门上的停止开关、伏特表与指示灯
• 冗余 DC 输出接触器
• 外部急停与外部停止接线端子
• DC 输出与交流电网之间的电气隔离（隔离变压器/电气隔离）

接口

• 10 英寸触控显示屏
• Modbus/TCP
• CAN
• VNC

选项（节选）

• 安全等级升级至 Performance Level e
• 电池仿真版本，含硬件/软件适配以提高电压稳定性
• 可切换的 DC 输出保护二极管（用于 sink-only 模式保护被测件）
• 用于监测 DC 输出隔离的绝缘监测
• 并联（主/从）运行以增加可用功率
• 可选接口：CAN 高速（1 kHz）、SCPI、EtherCAT、ProfiBus、ProfiNet、模拟、LabVIEW、Matlab/Simulink
• 更高性能的 DC 输出接触器
• 特殊机柜，带轮脚、特殊涂层、定制标识
• 针对发电系统的网络分析器及 NA 保护
• 水冷并可升级至 IP54，以降低热负荷与噪声

典型应用

• 电池充放电测试
• 电池仿真/模拟
• 燃料电池负载测试
• 接触器、熔断器与断路器的测试电源
• 直流电机 / 传动系统测试
• 充电桩（EVSE）测试
• 列车维护供电

技术参数（节选）
交流电源：380 / 400 / 440 / 480 / 690 V ±10 %，三相，PE；50 / 60 Hz ±5 %。测量分辨率：电压 16-bit ADC；电流 16-bit ADC。控制精度：0.1 % FS。残余纹波：≤ 0.1 % eff. FS。动态电压容差（0–100 % IN 于 3 ms）：电池测试 < 3 % FS；电池仿真 < 1 % FS。短路能力示例：600 A 级：Icw 3 kA；1000 A 级：Icw 8 kA；1200 A 级：Icw 15 kA。环境条件与标准：EN 60721 系列、EN ISO 13849、EN 60204-1、EMC EN 61000 系列。

可用型号（示例）
I-TS-3870-600-ol — 最大 DC 电压 600 V；功率档位：60、100、160、250、320、400 kW；电流 ±200 / ±600 / ±1000 A（视配置而定）。 I-TS-3870-800-ol — 最大 DC 800 V；功率档位：100、160、250、320、400 kW；电流 ±200 / ±600 / ±1000 A。 I-TS-3870-1000-ol — 最大 DC 1000 V；功率档位：60、100、160、250、320、400、500 kW；电流 ±200 / ±600 / ±1000 / ±1200 A（视配置）。

特性 / 规格

• 型号：I-TS-3870-ol（单通道，具过载能力）
• 最大输出电压：最高可达1500 V（取决于配置）
• 最大输出电流：最高可达1200 A（取决于配置）
• 单机最大功率：最高650 kW；并联可达2.6 MW
• 过载能力：额定值+50 %，最长60 s；再生时间 = 5×过载时间
• 输入：3~ 380–690 V ±10 %，50/60 Hz
• 测量/控制：16-bit ADC；控制精度 0.1 % FS
• 残余纹波：≤ 0.1 % eff. FS
• 冷却：标准强制风冷；可选强制水冷（IP54）
• 接口：10" 触控显示、Modbus/TCP、CAN、VNC；支持扩展
• 标准与认证：EN ISO 13849、EN 60204-1、EN 61000 系列
