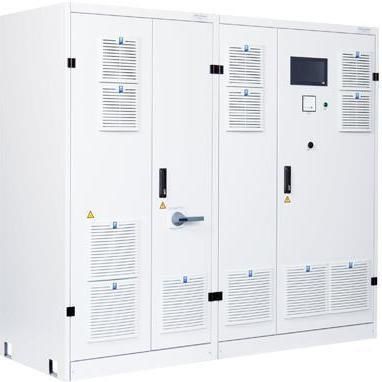

橱柜式电源 I-TS-3840

直流三相IP54

概述
I-TS-3840 是一款单通道双向直流（DC）源/吸收器，针对汽车、氢能和实验室等需要高动态响应的测试场景设计。设备基于标准化配置并提供可选项，接单后无需额外工程设计。

产品概念
高动态直流电源系统，可在源模式与吸收模式间连续无缝切换。适用于电池测试、电池仿真和作为负载的应用，满足快速电流响应与精确控制的要求。

标准配置

• 单通道 I-TS-3840 配置，出厂配备齐全
• 主开关（交流输入端带熔断器的负荷开关；可在断开位置上锁）
• 符合 ISO 13849-1 / EN 60204-1 的性能等级 d (PLd) 的安全控制
• 触控显示屏和机柜门上的模拟电压表
• 可切换的测试/仿真器功能
• 短时大电流容量的直流接触器
• 用于直流电压测量的专用端子（使用分流线时精度 0.1%）
• 外部“急停”和“停止”端子
• Modbus TCP/IP、CAN 总线（100 Hz，dbc 文件）、通过以太网的 VNC

典型应用

• 电池充放电测试
• 电池仿真 / 电池模拟
• 燃料电池负载
• 用于接触器、熔断器和断路器的测试电源
• 直流电机（传动系）测试
• 充电桩测试

技术数据（概览）

• 型号：I-TS-3840（单通道）
• 交流电源：380V 3/PE ±10% 或 400V 3/PE ±10%；50/60 Hz ±5%
• 测量：电压和电流均为 16 位 ADC
• 控制精度：0.1% FS（电压/电流）
• 残余纹波：≤ 0.1% rms FS（电压/电流）
• 动态电压容差：电池测试器 3% FS / 电池仿真器 1% FS（0–100% INom 在 3 ms 内）
• 短路性能：根据系统额定电流，短路能力可达 3 kA / 8 kA / 15 kA
• 冷却：风冷（IP20）或水冷（IP54）
• 接口：Modbus TCP/IP、CAN 总线（100 Hz，dbc 文件）、以太网 VNC
• 标准：EN ISO 13849-1/2、EN 60204-1、EN 61000 系列、EN 61800-3

可用型号（示例）

• I-TS-3840-1500-260-800：10–1500 V；260 kW；±800 A；电流上升时间 < 1.4 ms；内部电阻 -19 mΩ – 1875 mΩ
• I-TS-3840-1500-400-800：10–1500 V；400 kW；±800 A；电流上升时间 < 1.4 ms；内部电阻 -19 mΩ – 1875 mΩ
• I-TS-3840-1200-320-1200：10–1200 V；320 kW；±1200 A；电流上升时间 < 1.0 ms；内部电阻 -10 mΩ – 1000 mΩ
• I-TS-3840-1200-650-1200：10–1200 V；650 kW；±1200 A；电流上升时间 < 1.0 ms；内部电阻 -10 mΩ – 1000 mΩ

环境、冷却与标准
存储、运输和运行类别按照 EN 60721 系列。典型工作温度 +5 至 +40 °C（运输/存储有其他范围）。冷却方式：风冷（IP20）或水冷（IP54）。适用的安全与 EMC 标准如上所示。

备注
技术参数如有变更，恕不另行通知。

技术规格

• 型号：I-TS-3840（单通道直流源/吸收器）
• 交流供电：380V / 400V 3/PE ±10%；50/60 Hz ±5%
• ADC 分辨率：16 位（电压/电流）
• 控制精度：0.1% FS
• 残余纹波：≤ 0.1% rms FS
• 接口：Modbus TCP/IP、CAN 总线、VNC
• 典型用途：电池测试/仿真、燃料电池负载、直流电机/传动测试、充电桩测试
