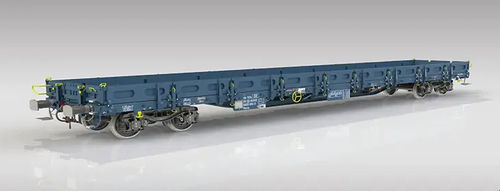

带轮运输带 Rens

用于钢铁冶金平台用于容器

特点

• 适用于运输长型冶金产品（钢管、型材、钢板）、一般货物、建筑材料以及轮式车辆。
• 配有2个可折叠小型前翻板、8+8可缩短或标准的折叠支柱（可选）、以及9+9可折叠侧翻板。
• 车底板标准为金属；可选木质底板。
• 结构符合TSI、EN、UIC标准，并具有道路运作的TEN GE标识。
• 底架符合EN 12663-2，并可用于Rglns型车运输3×20'或1×40'+1×20'集装箱的配置。

载运能力

• 可由上方起重机装载，或在侧面将支柱与侧翻板放下后由装载车辆从侧面装载，亦可将前翻板放下后从前方形成过渡平台进行装载。
• 车上货物固定可按UIC规定采用多种方式。

装载方案
a-a | (m) | (t) | Δ Δ t
a-a | 2 | 36 | 37
b-b | 5 | 40 | 44
c-c | 9 | 42 | 52
d-d | 15 | 52 | 65
e-e | 18 | 65 | 28

参数
轴重：22.5 t
轨距：1435 mm
行车轮廓：G1+GI1 – TSI WAG, EN 15273-2
制动等级："S"
制动类型：GP-A (K)
最高速度（空载或≤14.5 t/轴）：120 km/h
最高速度（≤22.5 t/轴）：100 km/h
气候条件：T1, T3 – TSI WAG
最小曲线半径（单节未联挂车）：50 m
缓冲间长：19 900 mm
自重：约24.9 t
载重：约65.1 t
地板装载高度：1198 mm
前侧翻板高度（高于地板）：约554 mm
支柱高度（高于地板）：约564 mm（缩短）；约1337 mm（标准）
装载长度：18 502 mm
装载宽度：2650 mm
装载面积：约49 m²
地板材质：金属（可选木质）
转向架型号：Y25Lsd-KP1V

技术规格

• 型号名称：Rens
• 轴重：22.5 t
• 轨距：1435 mm
• 行车轮廓标准：G1+GI1 – TSI WAG, EN 15273-2
• 制动等级："S"
• 制动类型：GP-A (K)
• 最高速度（空载或≤14.5 t/轴）：120 km/h
• 最高速度（≤22.5 t/轴）：100 km/h
• 气候条件：T1, T3 – TSI WAG
• 最小曲线半径（单节未联挂车）：50 m
• 缓冲间长：19 900 mm
• 自重：约24.9 t
• 载重：约65.1 t
• 地板装载高度：1198 mm
• 前侧翻板高度：约554 mm
• 支柱高度：约564 mm（缩短），约1337 mm（标准）
• 装载长度：18 502 mm
• 装载宽度：2650 mm
• 装载面积：约49 m²
• 地板材质：金属（可选木质）
• 转向架型号：Y25Lsd-KP1V
