可编程继电器模块 D5294S

开关跳闸式安全

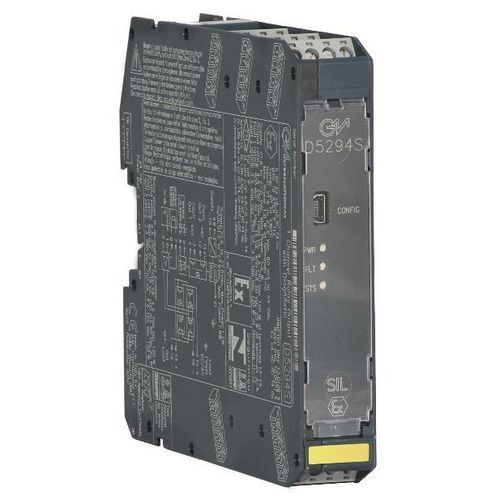

用于 5 A NE/ND 负载的 SIL3 继电器输出模块，带 LFDT D5294 是一款继电器模块，适用于高风险行业与安全相关电路的开关，最高可达 SIL 3 级。它在输入和输出触点之间提供隔离。它提供先并联后串联的 2+2 常开继电器触点，以避免误跳闸并提高过程可用性。高工艺可用性 SIL 3 安全功能适用于常开（NE）和常断（ND）/F&G 负载。负载可与两极电源隔离。确保与不同 DCS/PLC 的广泛兼容性：通过专用内部电路进行驱动脉冲测试，防止触点和 LED 闪烁。在负载断开和接通时，均可进行线路和负载短路/开路检测以及负载电压监控。现场故障会直接反映到 PLC DO 上，并通过打开故障输出进行报告。诊断参数可编程，也可通过 Modbus 进行监控/配置。SIL 3 / SC 3 适用于 NE/ND 负载，带 NE/ND 驱动器SIL 2 / SC 3 适用于故障输出安装在 2 区/2 分区。2 最高 5 A 功能电流/6 A 浪涌电流可在两条电源线上断开负载连接高过程可用性可避免假跳闸与 DCS/PLC 脉冲测试兼容线路和负载短路/开路检测负载电压监控漏电监控内部线圈完整性监控现场故障镜像至 PLC DOModbus RTU RS-485 用于监控和配置可提供服务触点输入/输出/电源隔离技术规格：电源：标称 24 伏直流（18 至 30 伏直流），反极性保护。电流消耗：45 mA @ 24 Vdc（无故障），典型值。功率耗散： 1.输入：标称 24 伏直流（21.6 至 27.6 伏直流），反极性保护。继电器线圈通过抑制二极管进行内部保护。电流消耗：40 mA @ 24 Vdc（无故障），典型值。功率耗散： 1.0 W @ 24 Vdc（无故障），典型值：输出：无电压 2+2 SPST 继电器触点（2 个并联触点串联），位于端子 13-15 和 14-16，继电器通电时闭合，断电时断开。触点材料：银合金（无镉），镀金。触点额定值：5 A 250 Vac 1250 VA，5 A 250 Vdc 140 W（电阻负载）。触点最小开关电流：1 mA。触点浪涌电流：6 A @ 24 Vdc, 250 Vac。机械/电气寿命：5 * 10⁶ / 3 * 10⁴ 操作，典型值。操作/释放时间典型值：30 ms / 30 ms：负载和线路短路/开路、电源电压和漏电监控。诊断等效源：当负载断开时，诊断电路强制发出感应信号：5.5 V 开路，10 mA 短路，典型值。线路 + 负载电阻：可编程，最大 50 kΩ。负载电流：可编程至 5 A。负载电源电压：可编程至 250 Vdc/Vac。负载漏电：可编程高达 3 MΩ。故障信号：无电压 DPST 触点。故障 1 额定值： 0.5 A 30 Vac 15 VA、0.5 A 50 Vdc 25 W（电阻负载）。故障 2 额定值：3 A 250 Vac 750 VA，3 A 125 Vdc 120 W（电阻负载）。响应时间4 秒（典型值）：Modbus RTU RS-485 最高 115.2 kbps，用于监控/配置/控制：隔离：输出/输入 2.5 kV；输出/电源 2.5 kV；输出/故障输出 2.5 kV；输出/RS485 Modbus 2.5 kV；输入/电源 500 V；输入/故障输出 1 500 V；输入/故障输出 2 2.5 kV；输入/RS485 Modbus 500 V；电源/故障输出 1 500 V；电源/故障输出 2 2.5 kV；电源/RS485 Modbus 500 V：工作温度：-40 至 +70 °C。存储温度：-45 至 +80 °C：DIN 导轨 35 mm，带或不带电源总线，或安装在定制 Term.重量：约 195 克。重量：约 195 克。连接：采用极化插入式断开螺丝接线端子，最多可连接 2.5 mm² (13 AWG)。尺寸宽度：22.5 毫米，深度：123 毫米，高度：120 毫米：1状态激活
