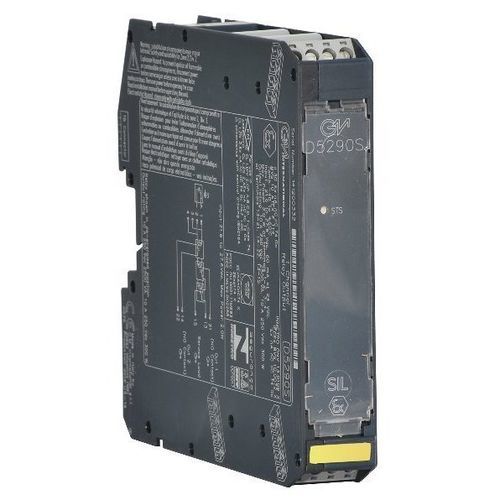

AC继电器模块 D5290S

开关安全DIN导轨

D5290S 是一种继电器模块，适用于高危行业与安全相关电路的开关，最高可达 SIL 3 级。它在输入和输出触点之间提供隔离。它为常开（NE）负载提供了两个常开触点，以便断开两条供电线路上的负载，同时还提供了一个用于服务目的的常开触点。确保与不同 DCS/PLC 的广泛兼容性：通过专用内部电路进行驱动脉冲测试，防止触点和 LED 闪烁。SIL 3 / SC 3 适用于 NE 负载，带 NE 驱动器安装在 2 区/2 分区最大 10 A 功能电流/16 A 浪涌电流可在两条电源线上断开负载与 DCS/PLC 脉冲测试兼容可提供服务触点输入/输出隔离技术参数：输入：电压：标称 24 Vdc (21.6 至 27.6 Vdc)，反极性保护。继电器线圈通过抑制二极管进行内部保护：电流消耗：60 mA @ 24 Vdc，典型值： 1.输出：类型：1 个无电压 SPDT 继电器触点：输出：类型：1 个无电压 SPDT 继电器触点，带输出：输出：类型：1 个无电压 SPDT 继电器触点，与输出端：输出 1（常开触点）端子 13-21 和服务负载输出（常开触点）端子 13-15；1 个无电压 SPST 继电器触点，与输出端：输出 2（常开触点）端子 14-22 相连。继电器断电时，端子 13-21（输出 1）和 14-22（输出 2）断开，继电器通电时则闭合。端子 13-15 的服务负载输出（非 SIL）在继电器断电时常闭，在继电器通电时常开：触点材料：银合金（无镉）或 AgSnO2：触点额定值：10 A 250 Vac 2500 VA，10 A 250 Vdc 300 W（电阻负载）。触点浪涌电流：16 A @ 24 Vdc，250 Vac。触点最小开关电流：100 mA。直流和交流负载分断能力：请参阅《使用手册》。机械/电气寿命：10 * 10⁶ / 5 * 10⁴ 操作，典型值。隔离：测试电压：输入/所有输出 2.5 kV；输出 1/Out 2 500V。环境条件：工作温度：-40 至 +60 °C 存储温度：-45 至 +80 °C 安装：类型：安装：类型：DIN-Rail 35 mm，或定制 Term.重量：约 165 克。连接：采用极化插入式断开螺丝接线端子，可连接最大 2.5 mm² (13 AWG) 的端子：宽度：22.5 毫米，深度：123 毫米，高度：120 毫米：1状态激活
