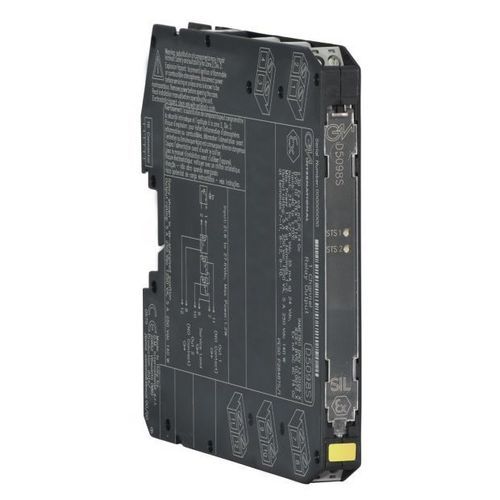

AC继电器模块 D5098S

开关安全DIN导轨

用于 5 A NE 负载的 SIL3 继电器输出模块D5098 是一款继电器模块，适用于高危行业与安全相关电路的开关，最高可达 SIL 3 级。它在输入和输出触点之间提供隔离。它的常开触点最多可用于两个常开（NE）负载，而常闭触点则用于服务用途。SIL 3 / SC 3 适用于带 NE 驱动器的 NE 负载安装在 2 区最大 5 A 功能电流/6 A 浪涌电流兼容 DCS/PLC 脉冲测试可提供服务触点输入/输出隔离技术规格：输入：类型：标称 24 伏直流（21.6 至 27.6 伏直流），反极性保护。继电器线圈通过抑制二极管进行内部保护：电流消耗：45 mA @ 24 Vdc，典型值功率耗散：1 W (D5098D) 1.输出：类型：输出：类型：1 个无电压 SPDT 继电器触点识别输出：输出端 1（常开触点）端子 7-8 和服务负载输出端 1（常开触点）端子 7-11；输出端 2（常开触点）端子 9-10 和服务负载输出端 2（常开触点）端子 9-12（仅适用于 D5098D）。端子 7-8（输出 1）和 9-10（输出 2，仅适用于 D5098D）在继电器断电时断开，在继电器通电时闭合。当继电器断电时，端子 7-11 和 9-12 （非 SIL）上的服务负载输出（仅适用于 D5098D）常闭；当继电器通电时，服务负载输出打开：触点材料：银合金（无镉），镀金：触点额定值：5 A 250 Vac 1250 VA，5 A 250 Vdc 140 W（电阻负载）。触点最小开关电流：1 mA。触点浪涌电流：6 A @ 24 Vdc，250 Vac。直流和交流负载分断能力：请参阅《使用手册》。触点电流降额：请参阅《使用手册》。机械/电气寿命：5 * 10⁶ / 3 * 10⁴ 操作，典型值：隔离：测试电压：输出/输入 1.5 kV；输入/输入 500 V；输出/输出 1.5 kV.环境条件：工作温度：-40 至 +70 °C.存储温度：-45 至 +80 °C.安装：类型：安装：类型：DIN-Rail 35 mm，或安装在定制端子板上。重量：约 110 克连接：采用极化插入式断开螺丝接线端子，可连接最大 2.5 mm² (13 AWG) 的端子：宽度：12.5 毫米，深度：123 毫米，高度：120 毫米：1状态激活
