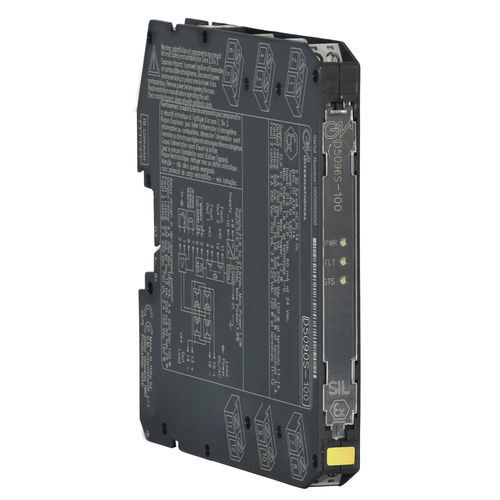

开关继电器模块 D5096S-100

安全DIN导轨绝缘

D5096S-100是适用于高风险行业的安全相关电路切换的继电器模块，最高可达SIL 3级。它提供输入和输出接点之间的隔离。2+2 NO继电器接点并联连接，然后串联，以避免误跳闸并提高过程可用性。提供高过程可用性，通常激励（NE）负载的SIL 3安全功能和通常去激励（ND）/F&G负载的SIL 2。负载可以在两极性上与电源隔离。保证与不同DCS/PLC系统的广泛兼容性：专用内部电路允许测试脉冲驱动，防止接触和LED闪烁。负载关闭和开启时，提供线路和负载短路/开路检测和负载电压监测。现场故障通过打开输入直接反映到PLC DO，并通过打开故障输出报告。故障镜像技术确保与PLC DO卡的广泛兼容性。 - NE驱动器的NE负载的SIL 3 / SC 3 - ND驱动器的ND负载的SIL 2 / SC 3 - 安装在2区 - 最高5 A功能/6 A浪涌电流 - 两条供电线路上的负载断开 - 高过程可用性，避免误跳闸 - 兼容DCS/PLC脉冲测试 - 线路和负载短路/开路检测 - 负载电压监测 - 向PLC DO的通用现场故障镜像 - 输入/输出/电源隔离 技术规格: - 电源: 24 Vdc名义（18至30 Vdc），反极性保护。电流消耗：24 Vdc时为15 mA，典型值。功率损耗：24 Vdc时为0.35 W，典型值。 - 输入: 24 Vdc名义（21.6至27.6 Vdc），反极性保护。继电器线圈由内部抑制二极管保护。电流消耗：24 Vdc时为45 mA，典型值。功率损耗：24 Vdc时为1.1 W，典型值。 - 输出: 电压自由2+2 SPST继电器接点（串联的2个并联接点）在端子7-11和8-12处，继电器激励时闭合，去激励时打开。接触材料：Ag合金（无Cd），镀金。接触额定值：5 A 250 Vac 1250 VA，5 A 250 Vdc 140 W（电阻负载）。最小开关电流：1 mA。浪涌电流：24 Vdc时为6 A，250 Vac。机械/电气寿命：5 * 10⁶ / 3 * 10⁴操作，典型值。操作/释放时间：30 ms / 30 ms，典型值。 - 故障: 负载和线路短路/开路，电源电压监测。线路/负载关闭正常：25 Ω ≤ 电阻 ≤ 19 kΩ，典型值。线路/负载关闭故障：电阻 ≤ 15 Ω或 ≥ 21 kΩ，典型值。线路/负载开启正常：15 mA rms ≤ 电流 ≤ 5 A rms，典型值。线路/负载开启故障：电流 ≤ 5 mA rms或 ≥ 6 A rms，典型值。负载供电电压正常：≥ 20 Vdc/Vac，典型值。负载供电电压故障：≤ 5 Vdc/Vac，典型值。故障信号：电压自由NE SPST光耦合开集电极晶体管（故障状态下输出去激励）。故障镜像：输入打开（阻抗 > 1 MΩ）。故障额定值：35 Vdc时为100 mA。故障输出电压降：< 1 V。响应时间：0.5 s，典型值。 - 绝缘: 测试电压：输出/输入1.5 kV；输出/电源1.5 kV；输出/故障输出1.5 kV；输入/电源500 V；输入/故障输出500 V；电源/故障输出500 V。 - 环境条件: 工作温度：-40至+70 °C。储存温度：-45至+80 °C。 - 安装: DIN导轨35 mm，有或没有电源总线，或定制端子板。重量：约125 g。连接：极性插入断开螺钉端子块，适用于最多2.5 mm²（13 AWG）的端子。尺寸：宽12.5 mm，深123 mm，高120 mm。 - 通道: 1 - 状态: 活跃
