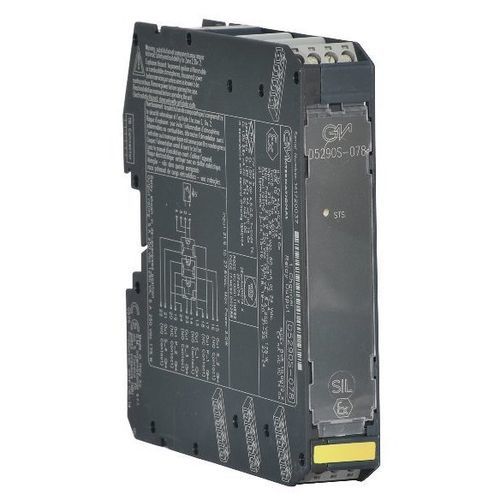

AC继电器模块 D5290S-078

开关安全DIN导轨

D5290-078 是一种继电器模块，适用于高危行业与安全相关电路的开关，最高可达 SIL 3 级。它在输入和输出触点之间提供隔离。它最多可提供四个常开触点和两个常闭触点，可从外部连接多个常开（NE）或常闭（ND）负载，断开单条或两条供电线路，以及附加服务负载。保证了与不同 DCS/PLC 的广泛兼容性：通过专用内部电路进行驱动脉冲测试，防止触点和 LED 闪烁。SIL 3 / SC 3 适用于 NE/ND 负载，带 NE/ND 驱动器，安装在 2 区/2 分区。最高 5 A 功能电流/8 A 浪涌电流可在两条电源线上断开负载与 DCS/PLC 脉冲测试兼容可提供服务触点多触点（最多 4 个 NE 或 2 个 ND 负载）输入/输出隔离技术规格：输入：电压：标称 24 Vdc（21.6 至 27.6 Vdc），反极性保护。继电器线圈内部有抑制二极管保护：电流消耗：60 mA @ 24 Vdc，典型值： 1.输出：类型：输出：类型：2 个无电压 SPDT（= 常开触点 + 2 个常闭触点并联）继电器触点，带输出：输出 S_1 和输出 P_1 以及输出 S_3 和输出 P_2；2 个无电压 SPST（常开）继电器触点，分别与输出 S_2 和输出 S_3 和输出 P_2 标识：输出 S_2 和输出 S_4。端子 13-14（输出 S_1）、15-16（输出 S_2）、21-22（输出 S_4）和 23-24（输出 S_3）：继电器断电时断开，继电器通电时闭合。端子 17-18（输出 P_1）和 19-20（输出 P_2）：继电器断电时闭合，继电器通电时断开：触点材料：银合金（无镉）或 AgSnO2：触点额定值：5 A 250 Vac 1250 VA，5 A 250 Vdc 175 W（电阻负载）。触点浪涌电流：8 A @ 30 Vdc，250 Vac。触点最小开关电流：100 mA。直流和交流负载分断能力：请参阅《使用手册》。机械/电气寿命：10 * 10⁶ / 5 * 10⁴ 操作，典型值。操作/释放时间：55 ms / 25 ms，典型值。隔离：类型：输入/所有输出 2.5 kV；输出 S_1 和输出 P_1/输出 S_3 和输出 P_2，输出 S_2，输出 S_4 500 V；输出 S_3 和输出 P_2/输出 S_2，输出 S_4 500 V；输出 S_2/Out S_4 500 V.环境条件：工作温度：-40 至 +60 °C.存储温度：-45 至 +80 °C.安装：类型：安装：类型：DIN-Rail 35 mm，或定制 Term.重量：约 145 克。连接：采用极化插入式断开螺丝接线端子，可连接最大 2.5 mm² (13 AWG) 的端子：宽度：22.5 毫米，深度：123 毫米，高度：120 毫米：1状态激活
