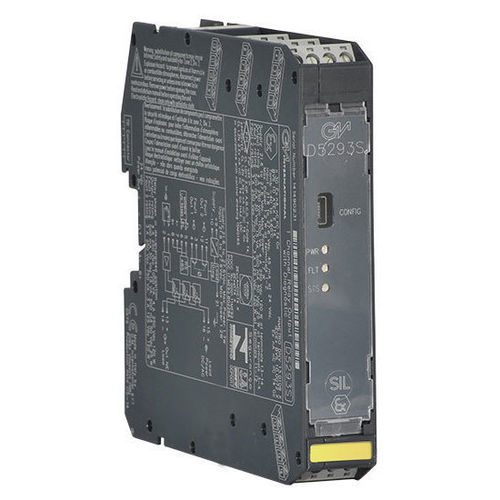

DC直流继电器模块 D5293S

AC可编程开关

D5293S 是一种继电器模块，适用于高危行业与安全相关电路的开关，最高可达 SIL 3 级。它在输入和输出触点之间提供隔离。它为常开（NE）负载提供两个常开触点，以断开两条供电线路上的负载，并提供一个常开触点用于服务目的。负载可与两极电源隔离。保证了与不同 DCS/PLC 的广泛兼容性：通过专用内部电路进行驱动脉冲测试，防止触点和 LED 闪烁。在负载断开和接通时，均可进行线路和负载短路/开路检测以及负载电压监控。现场故障会直接反映到 PLC DO 上，并通过打开故障输出进行报告。诊断参数可编程，也可通过 Modbus 进行监控/配置。SIL 3 / SC 3 适用于带 NE 驱动器的 NE 负载SIL 2 / SC 3 适用于故障输出安装在 2 区/2 分区。2 最高 5 A 功能/6 A 浪涌电流可在两条电源线上断开负载与 DCS/PLC 脉冲测试兼容线路和负载短路/开路检测负载电压监控现场故障镜像至 PLC DOModbus RTU RS-485 用于监控和配置可提供服务触点输入/输出/电源隔离技术规格：电源：标称 24 伏直流（18 至 30 伏直流），反极性保护。电流消耗：40 mA @ 24 V（无故障），典型值。功率耗散： 1.输入：标称 24 伏直流（21.6 至 27.6 伏直流），反极性保护。继电器线圈通过抑制二极管进行内部保护。电流消耗：40 mA @ 24 Vdc（无故障），典型值。功率耗散： 1.0 W @ 24 Vdc（无故障），典型值：输出：无电压 1 + 1 SPST 继电器触点，位于端子 13-15 和 14-16 上，继电器断电时打开（故障安全状态），通电时关闭。触点材料：银合金（无镉），镀金。触点额定值：5 A 250 Vac 1250 VA，5 A 250 Vdc 140 W（电阻负载）。触点最小开关电流：1 mA。触点浪涌电流：6 A @ 24 Vdc, 250 Vac。直流和交流负载分断能力：请参阅《使用手册》。触点电流降额：请参阅《使用手册》。机械/电气寿命：典型值为 5 * 10⁶ / 3 * 10⁴。操作/释放时间：典型值：30 ms / 30 ms：故障：负载和线路短路/开路，电源电压监控。线路 + 负载电阻：可编程，最大 50 kΩ。负载电流：可编程，最大 5 A。负载电源电压：可编程至 250 Vdc/Vac。故障信号：无电压 DPST 触点。故障 1 额定值： 0.5 A 30 Vac 15 VA、0.5 A 50 Vdc 25 W（电阻负载）。故障 2 额定值：3 A 250 Vac 750 VA，3 A 125 Vdc 120 W（电阻负载）。响应时间4 秒（典型值）：Modbus RTU RS-485 最高 115.2 kbps，用于监控/配置/控制：隔离：测试电压隔离：测试电压：输出/输入 2.5 kV；输出/电源 2.5 kV；输出/故障输出 2.5 kV；输出/RS485 Modbus 2.5 kV；输入/电源 500 V；输入/故障输出 1 500 V；输入/故障输出 2 2.5 kV；输入/RS485 Modbus 500 V；电源/故障输出 1 500 V；电源/故障输出 2 2.5 kV；电源/RS485 Modbus 500 V：工作温度：-40 至 +70 °C。存储温度：-45 至 +80 °C：DIN 导轨 35 mm，带或不带电源总线，或安装在定制 Term.重量：约 230 克。重量：约 230 克。连接：采用极化插入式断开螺丝接线端子，最多可连接 2.5 mm² (13 AWG)。尺寸宽度 22.5 毫米，深度 123 毫米，高度 120 毫米：1状态激活
