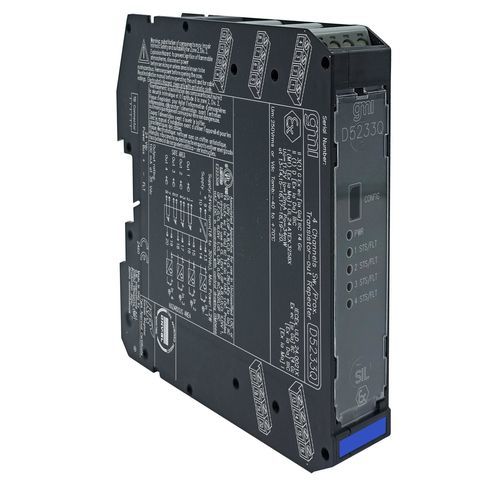

电流中继器 D5233Q

ATEXSIL 2

开关/接近探测器中继器 D5233 是一种模块，适用于高危行业安全相关系统中要求 SIL 2 等级的应用。该装置可为位于危险区域的开关或接近探测器进行配置，并将输入状态中继至安全区域的集电极开路晶体管。可选择的故障检测电路适用于接近传感器或配备线端电阻器的开关。SIL 2 / SC 3（待定）从 0 区/1 区输入安装在 2 区/2 区高频晶体管输出现场开路和短路检测输入可反转可重复三端口隔离，输入/输出/供电高密度，每台四通道技术规格：电源：标称 24 伏直流（18 至 30 伏直流），反极性保护。电流消耗：45 mA @ 24 Vdc，短路输入和输出关闭，典型值。功率耗散： 1.1 W @ 24 Vdc，短路输入和输出关闭，典型值，不包括输出触点耗散：输入：符合 NAMUR 标准的电压源。输入等效源：典型值 7.5 V/1 kΩ（空载 7.5 V，短路 7.5 mA）。输入开关电流水平：接通 ≥ 2.1 mA，断开 ≤ 1.2 mA。无故障：输入电流 ≥ 0.35 mA，输入电阻 ≥ 360 Ω。开路故障：输入电流 ≤ 0.05 mA。短路故障：输入电阻 ≤ 100 Ω：输出：无电压 SPST 光耦合集电极开路晶体管。集电极开路/漏极额定值：100 mA @ 35 V（压降 ≤ 1.5 V）。漏电流： ≤ 50 µA @ 35 V。响应时间：最长 1.5 ms。频率响应隔离测试电压：输入/输出 2.5 kV；输入/电源 2.5 kV；输出/电源 500 V；输出/输出 500 V：工作温度：-40 至 +70 °C。储存温度：-45 至 +80 °C：设备：相关设备和无火花电气设备。安全参数：Uo = 11.2 V，Io = 12 mA，Po = 34 mW（端子 13-14、15-16、17-18、19-20）。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C：安装：35 毫米 DIN 导轨，带或不带电源总线，或安装在定制端子板上。重量：约 175 克。重量：约 175 克。连接：采用极化插入式断开螺丝接线端子，最大可连接 2.5 mm² (13 AWG)。尺寸宽度 22.5 毫米，深度 123 毫米，高度 120 毫米。认证：ATEX：UL ATEX D5232、D5233 系列英文证书（欧洲，UL 24 ATEX 3258X，UL，2024-11-08）Ex：UL-cUL D5232、D5233 分区（北美，UL-US-2438735-0，UL，2024-11-14）IECEx：UL IECEx D5232、D5233 系列英文证书（国际，IECEx ULD 24.0021X，UL，2024-11-08）Maritime：KR 海事证书 D5000 系列（国际，MIL20769-EL002，KR，2024-06-26）海事：D5000系列的DNV海事证书TAA00001U0（国际，TAA00001U0，DNV-GL，2024-04-02）符合性声明：D5232的欧盟符合性声明、D5233D符合性声明G3符合性声明
