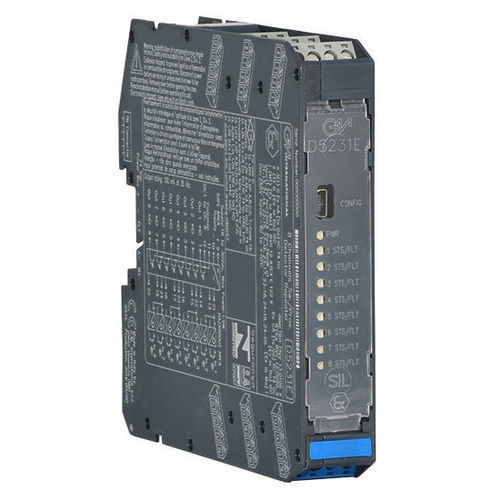

RS-485中继器 D5231E

接口电流

开关/接近传感器中继器D5231E是适用于高风险行业安全相关系统中需要SIL 2级别的应用的模块。该单元可以配置用于位于危险区域的开关或接近传感器，并将输入状态重复到安全区域的固态继电器触点。可选择的故障检测电路可用于配备终端电阻的接近传感器或开关。该模块完全可配置，以实现输入/输出多路复用、复制、反转和输入逻辑处理（与、或）。每个输出还可以配置为报告任何输入子集的累积故障。配置和诊断参数是可编程的，也可以通过Modbus进行监控/设置。 - SIL 2 / SC 3 - 来自Zone 0/Div. 1的输入 - 安装在Zone 2/Div. 2 - 开路和短路检测 - 输入多路复用/复制/反转/操作可用 - Modbus RTU RS-485用于监控和配置 - 完全可编程的操作参数 - 三端口隔离，输入/输出/电源 - 高密度，每个单元八个通道 技术规格: - 电源: 标称24 Vdc（18至30 Vdc），反极性保护。电流消耗: 24 Vdc时84 mA，输入和输出短路，典型。功耗: 24 Vdc时2.1 W，输入和输出短路，典型。 - 输入: 根据IEC 60947-5-6的NAMUR标准。输入开关电流水平: 开 ≥ 2.1 mA，关 ≤ 1.2 mA。开路故障: 电流 ≤ 0.05 mA。短路故障: 电阻 ≤ 100 Ω。无故障: 电流 ≥ 0.35 mA和电阻 ≥ 360 Ω。输入等效源: 8 V 1 kΩ典型（8 V无负载，8 mA短路）。 - 输出: 无电压SPST光耦合开路集电极晶体管（固态继电器，光MOS）。开路集电极/漏极额定值: 35 V时100 mA（电压降 ≤ 1.0 V）。漏电流: 35 V时 ≤ 10 µA。响应时间: 2 ms。频率响应: 最大500 Hz。 - Modbus接口: Modbus RTU RS-485，监控/配置/控制，最高115.2 kbps。 - 隔离: 测试电压: IS输入/输出1.5 kV; IS输入/电源1.5 kV; 输出/电源500 V。 - 环境条件: 工作温度: -40至+70 °C。存储温度: -45至+80 °C。 - 安全描述: 相关设备和防爆电气设备。安全参数: 端子21-13, 21-14, 22-15, 22-16, 23-17, 23-18, 24-19, 24-20: Uo = 11.2 V, Io = 12 mA, Po = 34 mW。Um = 250 Vrms或Vdc, -40 °C ≤ Ta ≤ 70 °C。 - 安装: DIN导轨35 mm，有或没有电源总线，或定制端子板。 - 重量: 约175 g。 - 连接: 通过极化插拔式螺钉端子块，支持终端高达2.5 mm²（13 AWG）。 - 尺寸: 宽22.5 mm，深123 mm，高120 mm。 - 通道: 8 - 状态: 活跃
