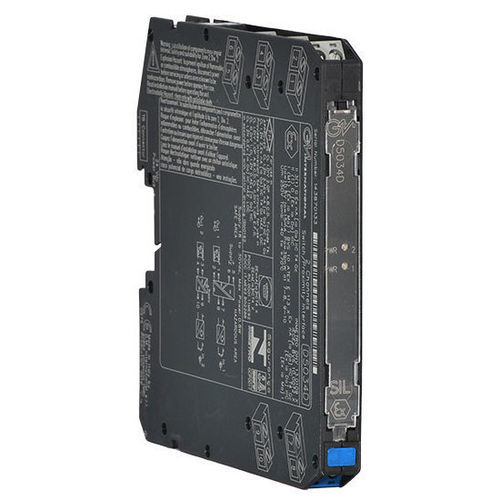

电流中继器 D5034D

开关/接近传感器中继器 D5034D 是适用于高风险行业安全相关系统中需要 SIL 3 级别的应用的模块。该单元可以连接到位于危险区域的开关或接近传感器，并将输入电流重复到安全区域的输出。与 NAMUR 设备兼容的 DCS/PLC 数字输入卡可以通过模块以透明模式检测配备有终端电阻的接近传感器或开关的状态/故障。 - SIL 3/SC 3 - 从 0 区/Div. 1 输入 - 在 2 区/Div. 2 安装 - 2 个完全独立的通道 - 将现场故障镜像到 PLC NAMUR DI - 高精度 - 三端口隔离：输入/输出/电源 - 高密度，每个单元两个通道 技术规格： 电源 - 电压：24 Vdc 标称（18 至 30 Vdc），反极性保护。 - 电流消耗：短路输入时 24 Vdc 下 30 mA，典型值。 - 功率损耗：短路输入时 24 Vdc 下 0.72 W，典型值。 输入 - 电流范围：≥ 0.1 mA 至 ≤ 8.0 mA。 - 输入等效源：8 V 1 kΩ 典型值（8 V 无负载，8 mA 短路）。 输出 - 类型：在下沉模式下 0.1 至 8.0 mA，最大 V 30 V，电流限制 ≈ 8 mA，重复输入电流水平。 - 响应时间：1 ms（0 至 100% 步进变化）。 - 功率损耗：短路输入时 24 Vdc 下 0.4 W，典型值。 性能 - 参考条件：24 V 电源，环境温度 23 ± 1 °C。 - 校准精度：≤ ± 0.25 % FSR。 - 线性精度：≤ ± 0.25 % FSR。 - 温度影响：在零/跨度上 ≤ ± 0.03 % FSR，每 1 °C 变化。 隔离 - 测试电压：IS 输入/输出 2.5 kV；IS 输入/电源 2.5 kV；IS 输入/IS 输入 500 V；输出/电源 500 V；输出/输出 500 V。 环境条件 - 工作温度：温度限制 –40 至 +70 °C。 - 存储温度：温度限制 –45 至 +80 °C。 安全描述 - 设备：相关设备和防火花电气设备。 - 安全参数：Uo = 10.5 V，Io = 15 mA，Po = 39 mW 在端子 7-8，9-10。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C。 安装 - 类型：DIN 导轨 35 mm，有或没有电源总线或在定制端子板上。 - 重量：约 140 g。 - 连接：通过极化插拔螺钉端子块以容纳高达 2.5 mm²（13 AWG）的端子。 - 尺寸：宽 12.5 mm，深 123 mm，高 120 mm。 - 状态：活动 - 通道：2
