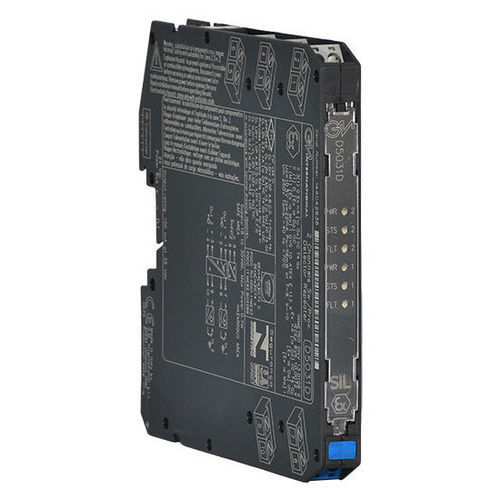

电流中继器 D5031D

ATEXSIL 3

开关/接近探测器中继器 D5031 是一种模块，适用于要求 SIL 3 级别的高危行业安全相关系统的应用。该装置可为位于危险区域的开关或接近探测器进行配置，并将输入状态中继至安全区域的集电极开路晶体管。可选择的故障检测电路可用于接近传感器或配有终端电阻器的开关。在双通道型号中，第二个输出可配置为重复第二个输入、复制第一个输入或报告第一个输入故障。SIL 3 / SC 3从 0 区/分区 1 输入安装在 2 区/分区 22 个完全独立的通道高频晶体管输出现场开路和短路检测现场可编程 DIP 开关三个端口隔离，输入/输出/电源高密度，每个单元两个通道技术规格：电源：电压：标称 24 Vdc（18 至 30 Vdc），反极性保护。电流消耗：典型值为 22 mA @ 24 Vdc，输入短路且晶体管关闭： 0.输入：输入开关电流水平：故障电流水平：开路故障 ≤ 0.2 mA，短路故障 ≥ 6.8 mA输入等效源：8 V 1 kΩ 典型值（8 V 空载，8 mA 短路）：输出：类型：无电压 SPST 光耦合集电极开路晶体管：漏电流：≤ 50 μA @ 35 Vdc。响应时间：≤ 100 μs：隔离：测试电压：I.S. In/Out 2.5 kV；I.S. In/Supply 2.5 kV；I.S. In/ I.S In 500 V；Out/Supply 500 V；Out /Out 500 V。环境条件：工作温度：-40 至 +70 °C 存储温度：-45 至 +80 °C 安全说明：设备：相关仪器和无火花电气设备：Uo = 10.5 V，Io = 22 mA，Po = 56 mW，位于端子 7-8、9-10。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C：安装：类型：35 毫米 DIN 导轨，带或不带电源总线，或安装在定制终端板上。重量：约 130 克。连接：通过极化插入式断开螺丝接线端子，可连接最大 2.5 mm² （13 AWG）的端子：认证：ATEX、IECEx、FM、UL、EAC、INMETRO、Maritime、SIL3 等（详见文档）。
