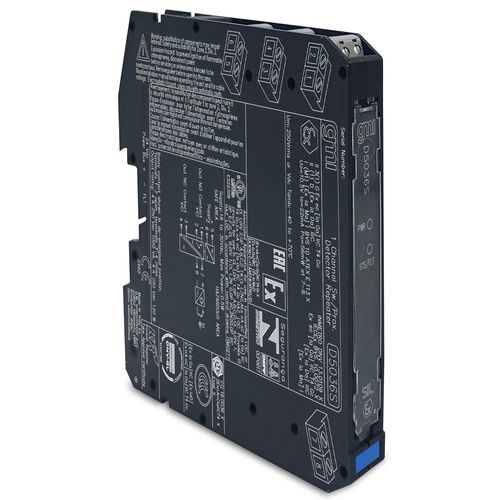

电流中继器 D5036S

ATEXDIN导轨

I.S. SIL2 开关/近接继电器输出中继器开关/近接探测器中继器 D5036 是一种模块，适用于高风险行业安全相关系统中要求 SIL 2 等级的应用。该装置可为位于危险区域的开关或接近探测器进行配置，并将输入状态中继至安全区域的继电器触点。可选择的故障检测电路可用于接近传感器或配有终端电阻器的开关。SIL 2 / SC 3从 0 区/1 区输入安装在 2 区/2 区高电压/额定电流继电器输出现场开路和短路检测通过 DIP 开关进行现场编程三端口隔离，输入/输出/电源高密度，每个单元两个通道电源电压24 Vdc（标称 18 至 30 Vdc），反极性保护。电流消耗18 mA (D5036S)，24 Vdc，短路输入，继电器通电，典型值。功率消耗0.45 W (D5036S)，24 Vdc，短路输入，继电器通电，典型值。1 mA，OFF ≤ 1.2 mA.故障电流水平开路故障 ≤ 0.2 mA，短路故障 ≥ 6.8 mA.输入等效源8 V 1 kΩ 典型值（8 V 空载，8 mA 短路）.输出类型无电压 SPDT (D5036S) 继电器触点。触点额定值4 A 250 Vac 1000 VA，4 A 250 Vdc 120 W（电阻负载）。触点最小开关电流1 mA。直流和交流负载分断能力请参阅《使用手册》。机械/电气寿命5 * 10⁶ / 3 * 10⁴ 操作，典型值。操作/释放时间8 / 4 ms，典型值。5 kV；I.S. In/Supply 1.5 kV；I.S. In/ I.S In 500 V；Out/Supply 1.5 kV；Out/Out 1.5 kV.环境条件工作温度极限 -40 至 +70 °C.存储温度极限 -45 至 +80 °C.安全说明设备相关仪器和无火花电气设备.安全参数Uo = 10.5 V，Io = 22 mA，端子 7-8 和 9-10 的 Po = 56 mW。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C.安装类型DIN-Rail 35 mm，带或不带电源总线.重量约 120 g (D5036S).连接采用极化插入式断开螺丝接线端子，可容纳最大 2.5 mm² (13 AWG) 的端接.尺寸宽度 12.5 mm，深度 123 mm，高度 120 mm.状态：状态：ACTIV认证认证：ATEX、EMC、Ex、IECEx、Maritime、SIL（详见文档部分）：数据表、使用手册、证书、符合性声明、图纸系列：D5000Category：本安隔离器 > 数字输入制造商：相关产品：D5036DA附件：JDFT049, OPT5096技术规格：SIL 2 / SC 3从0区/1区输入安装在2区/2区高电压/额定电流继电器输出现场开路和短路检测通过 DIP 开关现场可编程三端口隔离，输入/输出/供电高密度，每个单元两个通道电压：标称 24 Vdc (18 至 30 Vdc)电流消耗：18 mA (D5036S)功率耗散： 0.45 W (D5036S)工作温度：-40 至 +70 °C 存储温度：-45 至 +80 °C 安装：DIN 导轨 35 毫米重量：约 120 克（D5036S）尺寸： 12.5 x 123 x 120 毫米
