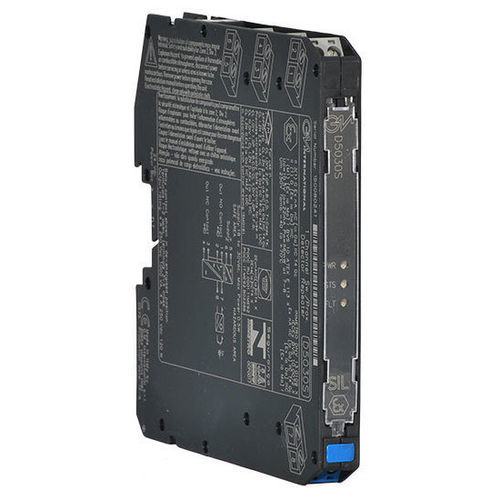

电流中继器 D5030S

ATEXDIN导轨

I.S. SIL3 开关/近接继电器输出中继器开关/近接探测器中继器 D5030 是一种模块，适用于高风险行业安全相关系统中要求 SIL 3 级别的应用。该装置可为位于危险区域的开关或接近探测器进行配置，并将输入状态中继至安全区域的继电器触点。可选择的故障检测电路可用于接近传感器或配有终端电阻器的开关。在双通道型号中，第二个输出可配置为重复第二个输入、复制第一个输入或报告第一个输入故障。SIL 3 / SC 3从 0 区/分区 1 输入安装在 2 区/分区 22 个完全独立的通道高电压/额定电流继电器输出现场开路和短路检测现场可编程 DIP 开关三端口隔离，输入/输出/电源技术规格：电源：电压：标称 24 伏直流（18 至 30 伏直流），反极性保护。电流消耗：典型值：18 mA @ 24 Vdc，短路输入，继电器通电。功率耗散： 0.典型值：45 W @ 24 Vdc，短路输入，继电器通电：输入：输入开关电流水平：接通 ≥ 2.1 mA，断开 ≤ 1.2 mA。故障电流水平：开路故障 ≤ 0.2 mA，短路故障 ≥ 6.8 mA。输入等效源：8 V 1 kΩ 典型值（8 V 空载，8 mA 短路）：输出：类型：无电压 SPDT 继电器触点。触点材料银合金（无镉），镀金。触点额定值4 A 250 Vac 1000 VA，4 A 250 Vdc 120 W（电阻负载）。触点最小开关电流：1 mA。直流和交流负载分断能力：请参阅《使用手册》。机械/电气寿命：典型值为 5 * 10⁶ / 3 * 10⁴。操作/释放时间：8 / 4 ms，典型值。频率响应最大 10 Hz：测试电压：I.S. In/Out 2.5 kV；I.S. In/Supply 2.5 kV；I.S. In/ I.S In 500 V；Out/Supply 2.5 kV；Out/Out 2.5 kV：工作温度：-40 至 +70 °C。存储温度：-45 至 +80 °C：设备：相关设备和无火花电气设备。安全参数：Uo = 10.5 V，Io = 22 mA，Po = 56 mW（端子 7-8、9-10）。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C：安装：类型：DIN 导轨 35 毫米，带或不带电源总线。重量：约 120 克。连接：采用极化插入式断开螺丝接线端子，可连接最大 2.5 mm² （13 AWG）的端子。尺寸认证：ATEX、IECEx、UL、FM、DNV、TUV、NEPSI、PESO、CML、SGS、CCVE、KR 等国际认证。
