SIL 3中继器 D5016SK

通信接口电流

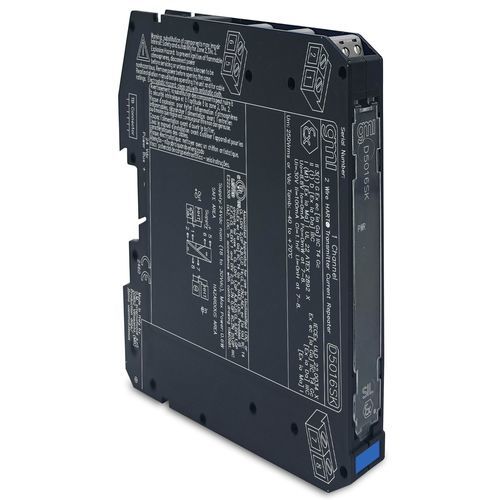

电流中继器 D5016 模块是一种高完整性模拟输入接口，适用于高风险行业安全相关系统中要求 SIL 3 级的应用。它可在浮动电路中重复双线有源 4-20 mA 电流信号输入，以驱动安全区域负载。SIL 3 / SC 3从 0 区/1 区输入安装在 2 区/2 区 24-20 mA 源-汇输出HART®兼容高精度三端口隔离，输入/输出/供电高密度，每个单元两个通道技术规格：电源：标称 24 伏直流（18 至 30 伏直流），反极性保护电流消耗：20 mA @ 24 伏直流，20 mA 输出，典型值功率耗散： 1.00 W @ 24 Vdc，20 mA 输出，250 Ω 负载和 24 Vdc 输出电源，典型值输入类型：4 至 20 mA（单独供电输入，压降 ≤ 7 V），读数范围 0 至 22 mAHART 阻抗：225 Ω，典型值输出类型：4 至 20 mASink 输出电压范围：2 至 30 V负载范围：电流限制：24 mA（最高 450 Ω 负载）≤ 最大电流 ≤ 26 m响应时间：20 ms（10 至 90 % 阶跃变化）参考条件：24 V 电源，250 Ω 负载，23 ± 1 °C 环境温度校准精度：≤ ± 20 μA线性精度：≤ ± 20 μA温度影响：≤ ± 2 μA/°C隔离测试电压：I.2.5 kV；I.S. In/Supply 2.5 kV；I.S. In/I.S. In 500 V；Out/Supply 500 V；Out/Out 500 V工作温度：-40 至 +70 °C储存温度：-45 至 +80 °C设备：相关设备和无火花电气设备安全参数：Uo = 8.8 V，Io = 0 mA，Po = 0 mW，位于端子 7-8、9-10；Ui = 30 V，Ii = 100 mA，Ci = 1.1 nF，Li = 0 nH，位于端子 7-8、9-10安装：DIN 导轨 35 毫米，带或不带电源总线，或安装在定制终端上。重量：约 115 克连接：通过极化插入式断开螺钉接线端子，可连接最大 2.5 mm² (13 AWG) 的端子：宽度 12.5 毫米，深度 123 毫米，高度 120 毫米通道：1状态激活
