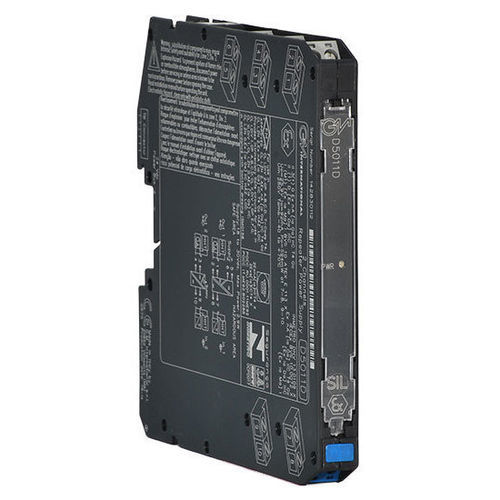

通信中继器 D5011D

接口电流绝缘

中继器电源 D5011 模块是一种高完整性模拟输入接口，适用于高风险行业安全相关系统中要求 SIL 3 级的应用。它提供完全浮动的直流电源，为位于危险区域的传统 2 线 4-20 mA 变送器供电，并在浮动电路中重复电流，以驱动安全区域负载。SIL 3 / SC 3输入来自0区/1区安装在2区/1区24-20 mA无源输入，源输出HART®兼容输入和输出防短路高精度三端口隔离，输入/输出/供电高密度，每台设备两个通道技术规格：电源：电压：标称 24 Vdc（18 至 30 Vdc），反极性保护；电流消耗：典型值为 90 mA @ 24 Vdc，20 mA 输出；功率耗散： 1.典型值：35 W @ 24 Vdc，20 mA 输出：输入：类型输入：类型：4 至 20 mA（2 线 Tx 电流限制 ≈ 25 mA），读数范围 0 至 24 mA；发射机线电压：典型值 15.0 V，最小值 14.5 V，@ 20 mA：输出：类型：输出：类型：4 至 20 mA，在最大输出：类型：4 至 20 mA，源模式下最大 550 Ω 负载（典型值为 12 V）；响应时间：5 ms（0 至 100 % 阶跃变化）：参考性能：参考条件：24 V 电源、250 Ω 负载、23 ± 1 °C 环境温度；校准精度：≤ ± 0.1 % FSR；线性精度：≤ ± 0.05 % FSR；温度影响：零点/跨度上 1 °C 变化时，≤ ± 0.01 % FSR：测试电压：I.S. In/Out 2.5 kV；I.S. In/Supply 2.5 kV；I.S. In/I.S. In 500 V；Out/Supply 500 V；Out/Out 500 V：工作温度：-40 至 +70 °C；存储温度：-45 至 +80 °C：设备：相关仪器和无火花电气设备；安全参数：Uo = 25.9 V，Io = 92 mA，端子 7-8、9-10 上的 Po = 594 mW。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C：安装：类型：安装：类型：35 毫米 DIN 导轨，带或不带电源总线，或安装在定制 Term.重量：约 140 克；连接：采用极化插入式断开螺丝接线端子，可连接最大 2.5 mm² （13 AWG）的端子；尺寸：宽 12.5 mm，深 5 mm：宽度：12.5 毫米，深度：123 毫米，高度：120 毫米：激活
