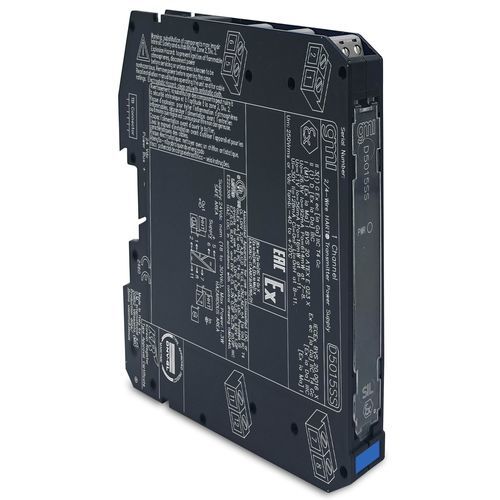

通信中继器 D5015SS

接口电流绝缘

中继器电源 D5015 模块是一种高完整性模拟输入接口，适用于高风险行业安全相关系统中要求 SIL 2 级的应用。它提供完全浮动的直流电源，为位于危险区域的传统 2 线制 4-20 mA、有源或无源变送器供电，并在浮动电路中重复电流，以驱动安全区域负载。SIL 2 / SC 3从 0 区/1 区输入安装在 2 区/1 区24-20 mA 有源-无源输入，源-汇输出HART® 兼容输入和输出短路保护高精度三端口隔离，输入/输出/供电供电电压标称 24 Vdc（18 至 30 Vdc），反极性保护电流消耗50 mA @ 24 Vdc，20 mA 输出，典型值。输入类型 4 至 20 mA（2 根导线的 Tx 电流限制 ≈ 25 mA），读数范围 0 至 24 mA，发射机线路电压最低 16.5 V，20 mA。在源模式下，最大 600 Ω 负载；在 0 Ω 负载下，最小 2 V。响应时间5 ms。校准精度≤ ± 20 μA.线性度精度≤ ± 10 μA.温度影响≤ ± 2 μA/°C.隔离测试电压I.S. In/Out 2.5 kV；I.S. In/Supply 2.5 kV；I.S. In/I.S. In 500 V；Out/Supply 500 V；Out/Out 500 V。环境条件工作温度范围 -40 至 +70 °C 存储温度范围 -45 至 +80 °C 安全说明设备相关仪器和无火花电气设备。Uo = 1.1 V，Io = 56 mA，Po = 16 mW，位于端子 8-11。Ui = 30 V，Ii = 128 mA，Ci = 0 nF，Li = 0 nH，位于 8-11 端子。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C.安装类型DIN-导轨 35 mm，带或不带电源总线，或安装在定制端子板上。重量约 130 克。连接方式：极化插入式断开螺丝接线端子，可连接最大 2.5 mm² (13 AWG) 的端子。尺寸：宽 12.5 mm，深 123 mm，高 120 mm：1状态24-20 mA 有源-无源输入，源-汇输出HART® 兼容输入和输出短路保护高精度三端口隔离，输入/输出/电源电压：标称 24 Vdc（18 至 30 Vdc），反极性保护电流消耗：50 mA @ 24 Vdc（18 至 30 Vdc），反极性保护电流消耗：50 mA @ 24 Vdc（18 至 30 Vdc），反极性保护电流消耗：50 mA @ 24 Vdc（18 至 30 Vdc），反极性保护电流消耗：50 mA @ 24 Vdc（18 至 30 Vdc），反极性保护电流消耗：50 mA @ 24 Vdc（18 至 30 Vdc）：50 mA @ 24 Vdc，20 mA 输出，典型功耗： 0.8 W @ 24 Vdc，20 mA 输出，典型输入类型：4 至 20 mA（2 线 Tx 电流限制 ≈ 25 mA），读数范围 0 至 24 mAT 发射器线路电压：20 mA 时最低 16.5 V 输出类型：4 至 20 mA，在最大在源模式下，最大 600 Ω 负载；在 0 Ω 负载下，最小 2 V；在汇模式下，最大 30 V。30 V（最大负载电阻 600 Ω），限流 @ ≈ 25 m响应时间：5 ms校准精度：≤ ± 20 μA线性度精度：≤ ± 10 μA温度影响：≤ ± 2 μA/°C测试电压：I.2.5 kV；I.S. In/Supply 2.5 kV；I.S. In/I.S. In 500 V；Out/Supply 500 V；Out/Out 500 V工作温度：-40 至 +70 °C储存温度：-45 至 +80 °C设备：相关设备和无火花电气设备安装：DIN 导轨 35 毫米，带或不带电源总线，或安装在定制终端上。重量：约 130 克连接：采用极化插入式断开螺丝接线端子，可连接最大 2.5 mm² (13 AWG) 的端子：宽度：12.5 毫米，深度：123 毫米，高度：120 毫米
