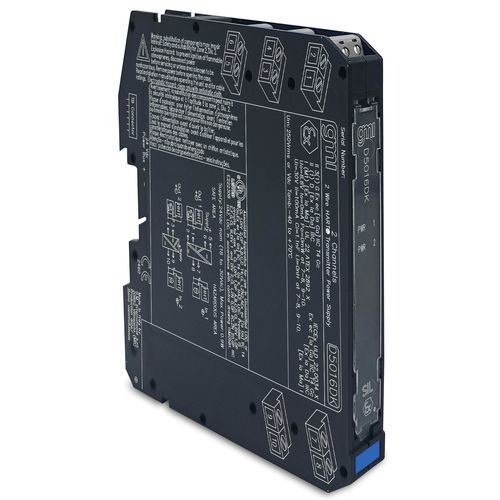

SIL 3中继器 D5016DK

电流通信接口

电流中继器 D5016 模块是一种高完整性模拟输入接口，适用于高风险行业安全相关系统中要求 SIL 3 级的应用。它可在浮动电路中重复双线有源 4-20 mA 电流信号输入，以驱动安全区域负载。SIL 3 / SC 3从 0 区/1 区输入安装在 2 区/2 区 24-20 mA 源-汇输出HART®兼容高精度三端口隔离，输入/输出/供电高密度，每个单元两个通道状态：产品生命周期政策：输入类型4 至 20 mA（单独供电输入，压降 ≤ 7 V），读数范围 0 至 22 mA。HART阻抗225 Ω，典型值。输出类型4至20 mA。汇出电压范围2至30 V。负载范围0至500 Ω，带传统Tx输入250 Ω标称值（160至500 Ω），带智能Tx输入。电流限制24 mA（最高负载450 Ω）≤最大电流≤26 mA。响应时间20 ms（10%至90%阶跃变化）。校准精度≤ ± 20 μA.线性度精度≤ ± 20 μA.温度影响≤ ± 2 μA/°C.IsolationTest VoltageI.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.环境条件工作温度温度限制 -40 至 +70 °C.安全参数Uo = 8.8 V，Io = 0 mA，Po = 0 mW（端子 7-8、9-10）Ui = 30 V，Ii = 100 mA，Ci = 1.1 nF，Li = 0 nH（端子 7-8、9-10）安装类型DIN-Rail 35 mm，带或不带电源总线，或安装在定制终端板上。重量约 135 克通过极化插入式断开螺钉接线端子进行连接，可连接最大 2.5 mm² (13 AWG) 的端子。认证ATEX：UL ATEX D5016 系列英文证书（欧洲，UL 22 ATEX 2892X，UL，2022-12-19）Ex：中国 D5000 CCC 证书（中国，2020322316000978，NEPSI，2025-06-23）Ex：D5000 系列的 EAC Ex 证书（欧亚共同体，ЕАЭС RU С-IT.AA87.В.01310/24，CCVE，2024-12-19/24，CCVE，2024-06-13）Ex：UL-cUL D5016 分区和区域（北美，E222308-20221220，UL，2022-12-28）IECEx：UL IECEx D5016 系列英文证书（国际，IECEx ULD 22.0034X，UL，2022-12-19）SIL：TUV IT 25 SIL 0609 A SIL 证书摘要（国际，TUV IT 25 SIL 0609 A，TUV_SUD，2025-07-29）符合性声明欧盟 D5016 符合性声明 G3 符合性声明特性/技术规格型号：D5016DK通道：2输入：4-20 mA，兼容 HART 输出：4-20 mA，源-汇隔离：三端口（输入/输出/电源）安装：DIN 导轨 35 毫米工作温度：-40 至 +70 °C尺寸：5 x 123 x 120 毫米重量：1 公斤 12.5 x 123 x 120 毫米重量：约 135 克认证：ATEX、IECEx、SIL3、UL、CCC、EAC
