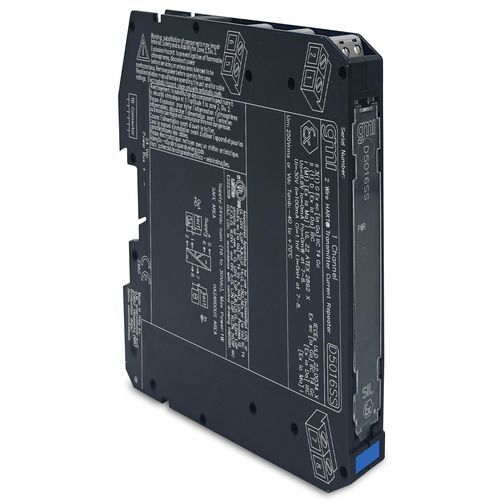

SIL 3中继器 D5016SS

通信接口电流

电流中继器 D5016 模块是一种高完整性模拟输入接口，适用于高风险行业安全相关系统中要求 SIL 3 级的应用。它可在浮动电路中重复双线有源 4-20 mA 电流信号输入，以驱动安全区域负载。SIL 3 / SC 3从 0 区/1 区输入安装在 2 区/1 区24-20 mA 源-汇输出HART® 兼容高精度三端口隔离，输入/输出/供电高密度，每个单元两个通道供电电压标称 24 Vdc（18 至 30 Vdc），反极性保护电流消耗33 mA @ 24 Vdc，20 mA 输出，典型值。输入类型 4 至 20 mA（单独供电输入，压降 ≤ 7 V），读数范围 0 至 22 mA。HART 阻抗 225 Ω，典型值。负载范围0 至 500 Ω（使用传统 Tx 输入），标称值 250 Ω（160 至 500 Ω），使用智能 Tx 输入。校准精度≤ ± 20 μA.线性度精度≤ ± 20 μA.温度影响≤ ± 2 μA/°C.IsolationTest VoltageI.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.环境条件工作温度温度限制 -40 至 +70 °C.安全参数Uo = 8.8 V，Io = 0 mA，Po = 0 mW（端子 7-8、9-10）Ui = 30 V，Ii = 100 mA，Ci = 1.1 nF，Li = 0 nH（端子 7-8、9-10）安装类型DIN-Rail 35 mm，带或不带电源总线，或安装在定制终端板上。重量约 115 克。连接采用极化插入式断开螺钉接线端子，最多可连接 2.5 mm² (13 AWG)：状态：激活通道技术规格/特性：通过 SIL 3 / SC 3 认证从 0 区/1 区输入安装在 2 区/2 区 24-20 mA 源-汇输出兼容 HART® 高精度三端口隔离：高密度：每台设备两个通道电压：标称 24 Vdc（18 至 30 Vdc）电流消耗：33 mA @ 24 Vdc，20 mA 输出功耗： 0.90 W @ 24 Vdc，20 mA 输出，250 Ω 负载输入类型：4 至 20 mA，压降 ≤ 7 VHART 阻抗：225 Ω输出类型：4 至 20 mASink 输出电压范围：2 至 30 V负载范围：0 至 500 Ω：电流限制：24 mA（最高 450 Ω 负载）≤ 最大电流 ≤ 26 m响应时间：20 ms（10 至 90 % 阶跃变化）校准精度：≤ ± 20 μ线性精度：≤ ± 20 μ温度影响：≤ ± 2 μ温度影响：≤ ± 3 μ影响：≤ ± 2 μA/°C测试电压：I.S. In/Out 2.5 kV；I.S. In/Supply 2.5 kV；I.S. In/I.S. In 500 V；Out/Supply 500 V；Out/Out 500 V工作温度：-40 至 +70 °C储存温度：-45 至 +80 °C设备：相关设备和无火花电气设备安装：DIN 导轨 35 毫米，带或不带电源总线，或安装在定制终端上。重量：约 115 克连接：采用极化插入式断开螺丝接线端子，最大 2.5 mm² (13 AWG)尺寸：宽度 12.5 毫米，深度 123 毫米，高度 120 毫米
