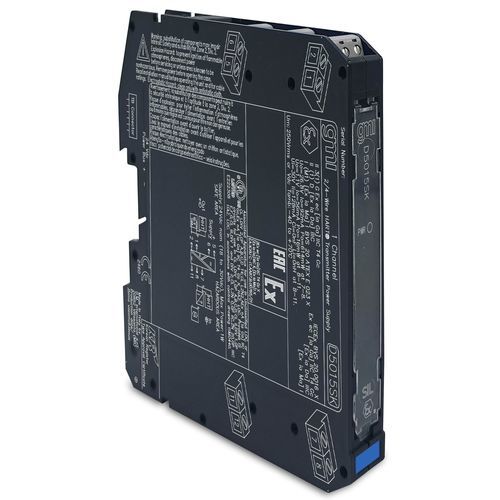

通信中继器 D5015SK

接口电流ATEX

中继器电源 D5015 模块是一种高完整性模拟输入接口，适用于高风险行业安全相关系统中要求 SIL 2 级的应用。它提供完全浮动的直流电源，为位于危险区域的传统 2 线制 4-20 mA、有源或无源变送器供电，并在浮动电路中重复电流，以驱动安全区域负载。SIL 2 / SC 3从 0 区/1 区输入安装在 2 区/1 区24-20 mA 有源-无源输入，源-汇输出HART® 兼容输入和输出短路保护高精度三端口隔离，输入/输出/供电供电电压标称 24 Vdc（18 至 30 Vdc），反极性保护电流消耗典型值为 40 mA @ 24 Vdc，20 mA 输出。功率耗散1.0 W @ 24 Vdc，20 mA 输出，典型值。输入类型4 至 20 mA（2 线 Tx 电流限制 ≈ 25 mA），读数范围 0 至 24 mA。输出类型4 至 20 mA，在源模式下最大 600 Ω 负载；在 0 Ω 负载下最小 2 V，在汇模式下最大 30 V。响应时间5 ms。校准精度≤ ± 20 μA.线性度精度≤ ± 10 μA.温度影响≤ ± 2 μA/°C.隔离测试电压I.S. In/Out 2.5 kV；I.S. In/Supply 2.5 kV；I.S. In/I.S. In 500 V；Out/Supply 500 V；Out/Out 500 V。环境条件工作温度范围 -40 至 +70 °C 存储温度范围 -45 至 +80 °C 安全说明设备相关仪器和无火花电气设备。Uo = 1.1 V，Io = 56 mA，Po = 16 mW，位于端子 8-11。Ui = 30 V，Ii = 128 mA，Ci = 0 nF，Li = 0 nH，位于 8-11 端子。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C.安装类型DIN-导轨 35 mm，带或不带电源总线，或安装在定制端子板上。重量约 130 克。连接采用极化插入式断开螺钉接线端子，最多可连接 2.5 mm² (13 AWG)：状态：活动渠道：1产品生命周期政策认证ATEX, EMC, Ex, IECEx, Maritime, Metrological, SILDocumentation available：与 D5000 系列附件兼容技术规格：电压：标称 24 伏直流（18 至 30 伏直流）电流消耗：40 mA @ 24 Vdc，20 mA 输出功耗： 1.0 W @ 24 Vdc，20 mA 输出输入类型：4 至 20 mA（2 线 Tx 电流限制 ≈ 25 mA）发射机线路电压：最低 16.5 V @ 20 mA输出类型：4 至 20 mA，最大响应时间：5 ms校准精度：≤ ± 20 μ线性度精度：≤ ± 10 μ温度影响：≤ ± 2 μA/°C测试电压：I.S. 输入/输出 2.5 kV；I.S. 输入/输出 2.5 kV工作温度：-40 至 +70 °C存储温度：-45 至 +80 °C安装方式：DIN-导轨 35 mm重量：1.5 kgDIN 导轨 35 毫米重量：约 130 克尺寸：宽度：12.5 毫米，深度：123 毫米，高度：120 毫米
