电动阀

手动调节流量控制

概述
Glass Service 生产可调端口空气阀 mod. VV，用于燃烧器和燃烧系统中对空气流量的精确控制。该阀通过可调矩形端口实现可变气流；控制方式可为手动或与自动控制联动。可调端口允许在安装后现场调节尺寸。阀体内部零件可在不拆卸管线的情况下进行维护。

材料
阀体为铸铁，内部零件由 Anticorodal 铝加工而成，并配有自润滑青铜衬套。密封件为 NBR。混合体与混合室由铸件加工而成；校准喷嘴为黄铜，可定制。

工作原理
通过帘板调节旋钮（端口高度）和芯轴控制轴（端口宽度）完成控制。旋转调节旋钮推动帘板前后，打开或关闭端口；旋转控制轴使芯体相应旋转，按比例露出阀体内的矩形端口。流量能力由端口高度和宽度相对于出口的尺寸决定。可手动操作或与执行器联动实现自动控制。

主要特性

• 相比蝶阀设计改进的流动特性
• 可调端口用于限制最大流量
• 用于燃烧器和燃烧系统的可变压力空气流量控制
• 铸铁阀体保证结构稳定性
• 安装不受方向限制
• 三种阀体尺寸（B、C、D）覆盖宽广的工作范围
• 可在管线上快速拆卸以便维护
• 可适配直接连接或与执行器连杆连接

阀门主要尺寸（mm）
TYPE | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R
BODY B | M6 | 42 | 114.4 | 224 | 100 | 8 | 12 | 38 | 49 | 84 | 84 | 7 | R6 | 42 | M6 | 42
BODY C | M6 | 70 | 137 | 254 | 120 | 8 | 12 | 38.5 | 62 | 102 | 102 | 9 | R6 | 50 | M6 | 50
BODY D | M6 | 70 | 187.5 | 319 | 164 | 8 | 12 | 38.5 | 85 | 140 | 142 | 10.5 | R6 | 80 | M8 | 60

连接套件尺寸（mm）
VALVE SIZE | A | B | C | D | E | F | G | H | I
B - DN40 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G1"1/2
B - DN50 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G2"
C - DN50 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"
C - DN65 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"1/2
C - DN80 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 40.5 | G3"
D - DN80 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G3"
D - DN100 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G4"

安装

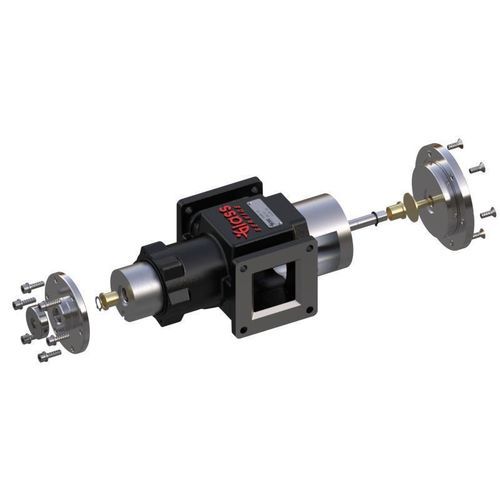

阀门带有螺纹安装垫板，便于安装市售控制电机。随附用于与伺服电机连接的杠杆套件。可选配安装套件以将法兰连接转换为标准螺纹连接。每个法兰仅需4颗螺钉即可完成安装。

维护
内部零件可在管线上清洁或更换，无需拆卸阀门，降低停机时间。

技术规格

• 型号：mod. VV
• 功能：用于流量控制的可调端口空气阀（手动或自动）
• 不适合作为切断阀
• 阀体材质：铸铁
• 内部组件：Anticorodal 铝
• 衬套：自润滑青铜
• 垫片：NBR
• 喷嘴：黄铜，可定制
• 安装：不受方向限制；带螺纹安装垫板以安装执行器；可提供伺服电机杠杆套件
• 维护：内部部件可在管线上维修，无需拆卸管路
• 可用阀体尺寸：B、C、D（见上方尺寸表）
