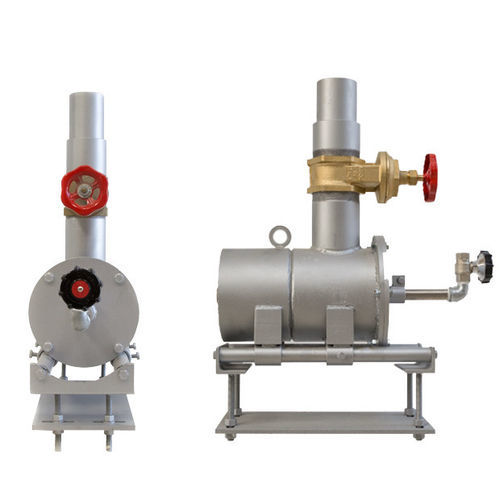

辐射燃烧器 BR – HT

天然气燃气用于玻璃

总体描述
Glass Service 为玻璃熔化和分配应用提供完整的空气‑燃气燃烧器解决方案。供货范围可包括燃烧器及所有配套附件：空气和燃气阀门、柔性接头/连接件、用于流量平衡和/或测量的节流板，以及在需要预热一次空气时提供的热绝缘管路。

概述
BR 系列额定功率范围为 145 至 1600 kW。可选两种火焰类型：用于熔化区的发光火焰（LF）和用于分配区的清晰火焰（NF）。燃烧器可自上方或自下方安装进管。燃烧器本体可由 GLASS SERVICE 提供，或由客户按 GLASS SERVICE 的图纸制造。高温版 BR – HT 可在最高 800 °C 下运行。

设计特点
BR 燃烧器采用低动量火焰路径以避免炉顶局部高温及相关的孔洞问题。火焰辐射集中于可见光谱（提高对熔融玻璃的辐射换热）。主要特性包括：

• 低动量火焰路径
• 在可见光谱（500–2000 nm）内的高辐射
• 可持续外部调节火焰长度以精确调整火焰路径（可选双脉冲型号）
• 便于维护的可拆卸部件
• 兼容天然气或液化石油气（LPG）
• 多种尺寸以适配不同工况

双脉冲型号（BR‑DI）
BR‑DI 采用特殊喷嘴设计，可在不更换喷嘴的情况下改变火焰长度。火焰长度通过安装在燃烧器喷筒上的手动阀门进行调节。双脉冲技术仅用于高发光火焰的燃烧器。

产品表（型号与技术数据）
BR 系列 – 型号与额定功率
Model | Size (inch) | Nominal power (kW)
BR 3 | 3 | 145
BR 4 | 4 | 220
BR 5 | 5 | 290
BR 6 | 6 | 365
BR 8 | 8 | 730
BR 12 | 12 | 1600

BR 系列 – 空气 / 燃气与火焰数据
Parameter | BR 3–4 | BR 5–6–8 | BR 12
Max. air temperature (°C) | 400 | 600 | 600
Air pressure (mbar) | 30 | 35 | 35
Gas pressure (mbar) | 25 | 30 | 30
Flame length (m) | 0.3–0.7（小型） | 0.7–3（中型） | 1.5–4.5（大型）

BR 系列 – 进气管径与尺寸
Gas inlet piping (A) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 1" | 1"1/4 | 1"1/2 | 1"1/2 | 2" | 2"

Air inlet piping (B) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 3" | 4" | 5" | 6" | 8" | 12"

尺寸 (mm) – 各型号组示例 (C / D / E / F):
BR 3: C 168, D 540, E 250, F 384
BR 4: C 219, D 550, E 250, F 435
BR 5: C 244, D 570, E 260, F 455
BR 6: C 273, D 920, E 320, F 480
BR 8: C 324, D 1020, E 370, F 570
BR 12: C 457, D 1063, E 365, F 700

BR‑DI（双脉冲）系列 – 型号与额定功率
Model | Size (inch) | Nominal power (kW)
BR DI 5 | 5 | 290
BR DI 6 | 6 | 365
BR DI 8 | 8 | 730
BR DI 12 | 12 | 1600

BR‑DI – 典型数据
Max. air temperature (°C) | 600
Air pressure (mbar) | 30
Gas pressure (mbar) | 30
Flame length (m) | 0.7–3（视型号而定）
Gas inlet piping A (inch) 与 Air inlet piping B (inch) 根据型号对应 BR 系列的管径尺寸。

附加说明
通过选择喷嘴类型可改变火焰形状（发光或清晰）。火焰长度可通过更换喷嘴尺寸来调整，或在 BR‑DI 型号上通过手动阀调节。可使用节流板进行流量控制及管路压降平衡。高温版本（BR – HT）可达 800 °C。

技术规格

• Manufacturer / Brand: GLASS SERVICE
• 商品型号: BR – HT（高温版本）
• 可用型号: BR 3、BR 4、BR 5、BR 6、BR 8、BR 12 及 BR‑DI 5/6/8/12
• 额定功率范围: 145 kW 至 1600 kW
• 火焰类型: 发光火焰（LF）用于熔化区；清晰火焰（NF）用于分配区
• 火焰辐射: 集中在可见光谱（500–2000 nm）
• 火焰长度: 典型范围因型号而异 0.3 m 至 4.5 m
• 燃料兼容性: 天然气或 LPG
• 进气温度选项: 标准及部分型号可达 600 °C，特殊型号 BR – HT 可达 800 °C
• 控制选项: 双脉冲技术用于外部连续调节火焰长度（BR‑DI）
• 可维护性: 部件设计为便于拆卸维护
