气体文丘里喷射器 MV2 series

工业用途可调节紧凑型

概述
Glass Service 生产用于工业燃烧器应用的精密可定制文丘里混合器，以控制空气/燃气比。该装置由经机械加工的铸铁外壳和按规格校准的定制文丘里内衬组成。文丘里效应与调节销相结合，使气流力将燃气吸入并在送入燃烧器前混合。初始空气/燃料比通过内置阀门进行设置。

混合器特性

• 压损小
• 多种尺寸组合（DN40–DN80）
• 法兰连接，便于检查、清洗和容量调节
• 紧凑、可逆且不受安装方向限制的设计
• 铸铁结构，运行可靠
• 内置燃气调节阀
• 可更换喷嘴和可调销杆实现精确燃气计量
• 易于拆卸，便于快速维护和扩展
• 燃烧比保持稳定

材料与结构

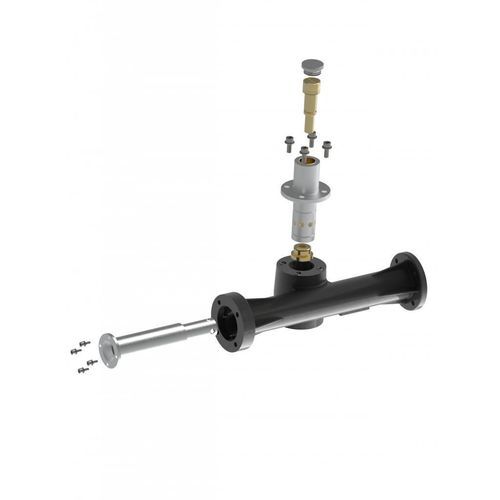

混合器本体及混合室由一体铸件机械加工而成。文丘里内衬为 Aluminum Anticorodal 材料，按需定制并校准。喷嘴（spud）为黄铜制，可根据所需通径进行配置。

工作原理
空气通过文丘里节流部产生的能量形成负压，从而将燃气通过校准喷嘴吸入。空气/燃气混合物在混合室中恢复压力，同时流速降低。燃气量由销杆调节阀控制，并通过更换可互换喷嘴以改变内径来实现精确计量。

设计准则
建议：进气压力约为混合器压力的3.5倍，以产生足够的吸入能量。建议文丘里混合器在系统中产生的压降 ≥ 66%；测试值显示在3.5:1的比率下压降约为71%。保持混合器空气开口面积与燃烧器出口端口面积约为2.5:1的比率。

安装
安装简便快捷：每个法兰用4颗螺丝固定即可投入使用。装置支持对称安装，燃气入口可根据燃气供给管线互换。建议不要在混合器出口处安装弯头，并在混合器出口与燃烧器之间留出至少5倍管径的距离，以避免燃烧不稳定。

维护
为便于快速维护和校准而设计：拆卸少数螺丝即可访问文丘里内衬、喷嘴和阀门以进行检查、清洗或更换。

一般尺寸（mm）及可用尺寸
尺寸 | H | L | P
DN40 | 142 | 325 | 124.5
DN50 | 142 | 375 | 143.3
DN65 | 154.5 | 425 | 163.5
DN80 | 193.5 | 605 | 185

型号 / 功率 / 代码 / 内衬（汇总）
尺寸 | 功率 (kW) | MODEL | CODE | 内部内衬 Ø [MM] | SPUD 钻孔 Ø [MM]
DN40 | 98 | G-MAIGLA00065MV | MV2-40 | 20 | 8
DN50 | 158 | G-MAIGLA00066MV | MV2-50 | 26 | 12
DN65 | 265 | G-MAIGLA00067MV | MV2-65 | 34 | 18
DN80 | 366 | G-MAIGLA00069MV | MV2-80 | 40 | 22

技术规格

• 产品：文丘里混合器（用于空气/燃气混合的预混文丘里）
• 结构：混合器本体和混合室由一体铸件机械加工
• 内衬材料：Aluminum Anticorodal（按需校准）
• 喷嘴材料：黄铜（校准，可配置）
• 外壳材料：铸铁
• 用于初始空燃比设定的内置燃气调节阀
• 可互换喷嘴 + 可调销杆（销杆调节阀）以实现精确燃气计量
• 法兰连接便于检查、清洗和容量调节
• 方向无关的紧凑可逆设计
• 建议安装比率：进气压 ≈ 3.5 × 混合器压；文丘里压降 ≥ 66% 系统；混合器空气开口面积/燃烧器出口面积 ≈ 2.5:1
• 可用公称尺寸：DN40、DN50、DN65、DN80
• 各尺寸典型功率（kW）：DN40=98、DN50=158、DN65=265、DN80=366
• 示例型号代码：MV2-40、MV2-50、MV2-65、MV2-80（见汇总表）
