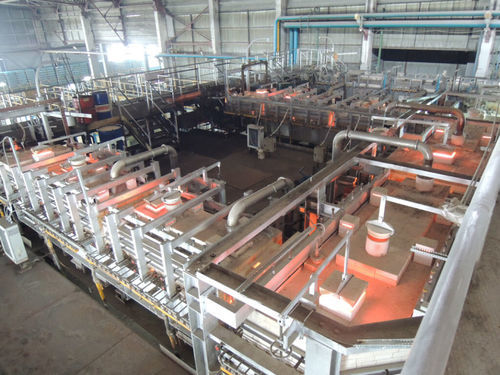

空气冷却系统 FH DC

用于熔炉和烘箱工业气冷式

产品概述
Glass Service 设计并供应用于成型前玻璃热调节的分配器与前坩埚（forehearth）。可提供直接冷却（FH DC）和间接/直接组合冷却（FH DC-IC）方案，旨在提高温度均匀性、实现可调冷却并节省安装空间。

主要特性

• 可选宽度：400–1500 mm
• 玻璃深度：178–250 mm（视型号与玻璃类型而定）
• 冷却选项：中心直接冷却（DC）、辐射式间接冷却（DC-IC）及其组合；高拉线可选底部冷却
• 左右独立燃烧控制；温度测量可选光学辐射温度计或铂热电偶

FH DC – 直接冷却

• 独立的中央冷却通道，最小化与侧面加热区的干扰
• 沿区段全长实现均匀冷却空气分布
• 耐火块设计简单，便于安装并降低耐火材料成本
• 中央冷却可缩短整体长度，节省安装空间
• 结构设计具有较高抗弯强度

FH DC-IC – 间接 + 直接冷却

• 采用正弦波状表面辐射板实现平滑辐射冷却，并结合中央直接空气冷却
• 废气与冷却空气分离——建议用于低拉力分配器/前坩埚及特殊玻璃
• 操作员可在辐射冷却与直接冷却间调节配比以优化热均匀性
• 高拉线安装可增加底部冷却

直接冷却与间接冷却概念
直接冷却：沿前坩埚中心线的受控冷气流对玻璃中心进行快速冷却，便于换产时快速响应。间接冷却：通过辐射板的辐射效应平稳带走中心热量，实现无直接气流冲击的中心冷却。

技术规格

• 前坩埚宽度：400–1500 mm（型号对应14"–54"）
• 玻璃深度：通常 178–250 mm（6"–9"，视颜色与类型而定）
• 型号范围：FH DC K16–K54；FH DC-IC K26–K54
• 温度控制：左右独立燃烧控制
• 冷却风机电机：示例 3相 400 VAC 50 Hz – 0.55 kW（典型）
• 耐火设计：简单块体布局，便于安装且抗弯强度高
• 间接冷却面：正弦波形辐射板以增强换热
