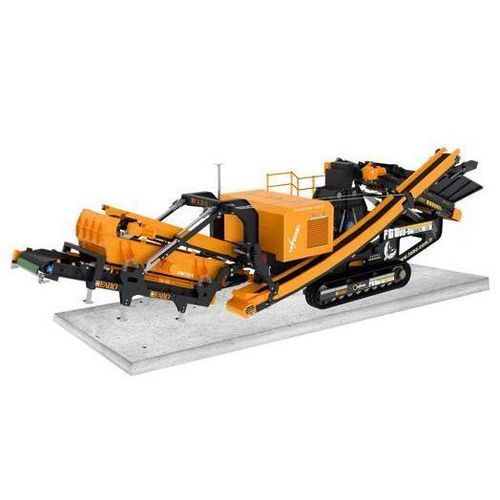

立轴冲击破碎机 FTT-100-S

移动式柴油机砂石生产

概述
FTT-100-S 移动式三级冲击破碎筛分设备，为细骨料和砂级产品的三级破碎与筛分提供高效能力。履带式整机适用于工地移动与在苛刻条件下的连续作业。

皮带给料机
皮带给料机将进料快速送入三级破碎机。采用双电机驱动，并具备电机过热保护。给料强度与自动化系统联动：当破碎机电流上升时系统减少料仓输送以防堵塞，当电流下降时增加输送以保持最大产能。

三级破碎机
三级破碎机配备高转速转子和液压开启机体以便维护。物料由高速转子冲击摆动托板，破碎至0–5 mm 的成品粒度。破碎完成后排料门开启，将产品送至振动筛。转子可双向工作以降低托板磨损。

振动筛
振动筛将来自立轴冲击破的产品按所需规格分级，并将各级产品输送至堆料区。筛分尺寸可按客户要求定制。筛体采用耐用钢弹簧，筛网可快速更换，以实现连续作业和缩短维护停机时间。

堆料皮带
折叠式堆料输送带将分级产品快速输送至堆料区，折叠结构可减少设备占地。皮带采用耐磨材料制造，延长使用寿命。

分离皮带（磁性）
超宽皮带磁选装置由永久磁块、无尽分离皮带、驱动电机和磁隔离钢架组成，磁隔离框架可防止金属在框架周围不当吸附。

履带系统
500 mm 宽的履带系统在复杂地形下提供良好的机动性和耐久性。履带安装便于现场快速移位。FABO 通过研发确保符合 A1 Quality 与 CE 标准。

自动化系统
该履带破碎筛分设备由 PLC 控制的全自动系统管理。主要设备（破碎机、堆料输送带和给料斗）通过机载操作面板控制，具备专业界面和远程控制选项。可选配热传感器保护。

发电机 / 混合系统
机载发电机为持续运行提供必要电源。混合动力配置支持柴油与电力运行，适用于电网不稳定或无法接入的场所。混合容量可根据现场能耗需求确定。

自动润滑系统（可选）
自动润滑系统在运行与维护时向相关部件自动供油脂，确保均匀分配，降低油脂消耗并减少维护时间。

液压系统
液压系统通过液压控制臂实现料仓盖和堆料带的无人工操作，快速完成启停动作。

• 无需人工即可工作
• 实现相关部件的快速移动
• 为现场作业提供快速且实用的解决方案

特性 / 技术规格

• 型号：FTT-100-S
• 三级破碎机转子：Ø 1200 x 1000 mm
• 最大进料尺寸：120 mm
• 振动筛尺寸（示例）：1500 x 4200 mm（筛分尺寸可定制）
• 三级破碎机可达到的最终产品粒度：0–5 mm
• 破碎机转子可逆（双向工作）以最小化托板磨损
• 履带宽度：500 mm
• 发电机：混合技术 — 柴油与电力运行（混合容量可选）
• 自动润滑系统：可选，自动油脂分配
• 皮带给料机：2 台电机，电机保护系统，自动化联动给料控制
• 材料与部件为耐用性设计：耐用摆动系统、可更换筛网、耐久钢弹簧
