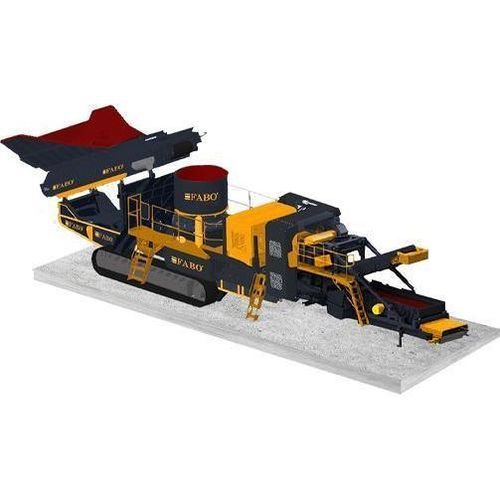

圆锥破碎机 FTC-300-s

移动式柴油机大容量

概述
FTC-300-s 移动式圆锥破碎筛分一体机为履带式现场骨料生产设备，集喂料、破碎、筛分和堆料输送于一体。适用于现场高产能作业，支持混合动力选项及全自动控制，以保证稳定产能与高效工地调度。

皮带给料机
皮带给料机将物料快速输送至破碎机，具有电机保护和自动化控制以调节给料速率并防止过载。

• 电机过热保护
• 由工厂自动化控制的给料强度
• 两级自动逻辑：根据破碎机电流调整料仓传送，防止堆料或维持产能

圆锥破碎机
采用高转速转子与坚固齿轮结构，保证 FTC-300-s 的最大产能。动力通过齿轮轴传递至轮毂，由衬套与破碎锥破碎物料至目标粒度。

• 系统参考型号：CC-300
• 圆锥给料口：215 mm
• 齿轮轴、轮毂与齿轮以确保可靠传动

振动筛
振动筛按粒度分离破碎产物并输送至堆料区；结构耐用，可根据客户需求确定筛分尺寸。

• 标准筛面尺寸：1500 x 4200 mm
• 耐用钢弹簧以支持持续运行
• 快速更换筛网，便于维护

堆料皮带及分离皮带
折叠式堆料输送带在折叠时减小整机占用体积。分离皮带配置永久磁块和无缝循环带，磁隔离可防止金属粘附。

• 折叠式输送带便于紧凑运输
• 皮带走向、驱动滚筒及耦合电机
• 可选三极磁场分离器

履带系统
履带系统为整机提供越野移动能力，规定履带宽度为500 mm。系统按质量与 CE 标准开发设计。

自动化系统
基于 PLC 的自动化系统通过专业界面与远程控制管理破碎机、堆料输送、给料斗等主要设备。

• PLC 控制
• 专业用户界面
• 远程控制与可选热敏传感器保护

发电机（混合动力技术）
发电机提供连续电源。混合动力可在柴油与电网间切换，适用于电网不稳定或无电站点，满足现场用电需求的定制化配置。

• 混合运行：柴油 + 电网
• 低燃耗选项
• 为高效连续运行设计

自动润滑系统（可选）
自动润滑系统实现关键部位的均匀注脂，减少维护时间并降低润滑油耗，润滑周期快速完成且人工介入少。

液压系统
液压控制臂与液压带驱动料仓盖与堆料输送，无需人工操作，响应迅速且操作便捷。

• 液压控制臂
• 液压料仓盖与输送带
• 无需人工参与即可工作

破碎腔 - 最大给料（表格）
破碎腔 | 最大给料 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48
EC | 215 | - | - | - | 85 | 92-207 | 99-271 | 105-290 | 112-308 | 121-333 | 128-351 | 134-370 | 141-388 | 148-333 | 155-309 | 167-245
EF | 35 | 43-117 | 44-121 | 46-125 | 49-134 | 52-129 | 56-112 | 60-91 | 65-81 | - | - | - | - | - | - | -

部件与关键数据

• 产能：220-340 TPH
• 破碎机类型：圆锥破碎机（参考：CC-300）
• 动力：500 kVA（发电机 / 混合动力选项）
• 振动筛尺寸：1500 x 4200 mm
• 整机重量（约）：51,500 kg
• 圆锥给料口：215 mm

技术规格

• 产能：220-340 TPH
• 破碎机类型：圆锥破碎机（参考：CC-300）
• 动力：500 kVA（发电机 / 混合动力选项）
• 振动筛：1500 x 4200 mm
• 整机重量：51,500 kg
• 给料口（圆锥）：215 mm
• 履带宽度：500 mm
• 自动化：PLC 界面、远程控制、可选热敏传感器保护
• 可选系统：自动润滑系统、混合动力发电机
• 关键部件：带有电机保护的皮带给料机、折叠式堆料带、永久磁铁式磁选带、料仓液压系统
