颚式破碎机 FTJ-11-75

移动式柴油机初级

概述

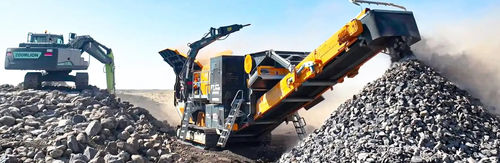

FTJ-11-75 移动颚式破碎机为履带式大产能机型，设计用于石料、混凝土和建筑废料的粗碎（一次破碎）。该设备集送料、一次破碎、分离和堆料处理于一体，适用于现场初级加工。

振动给料仓
振动给料仓配备振动马达和钢制弹簧，将装入的物料快速输送至破碎机。采用螺栓固定的栅格（grizzly）筛以防止泥状物进入破碎机；筛孔尺寸可按用户要求配置。坚固机身结构与 A1 级弹簧确保长寿命。

颚式破碎机
适用于高含硅量的硬质耐磨物料（玄武岩、花岗岩）。可动颚通过压缩/椭圆运动将物料在固定颚与可动颚之间破碎。液压调节系统允许快速调节颚口以确定出料粒度。可更换衬板保护机体内部，便于维护。主要部件包括可动连杆（pitman）、飞轮系统和张紧装置。

堆料皮带（折叠式输送机）
折叠式堆料输送带将破碎产品快速输送至堆料区并减少运输尺寸。耐磨皮带件延长使用寿命。组件包括皮带横梁、驱动滚筒和联轴电机。

分离皮带（磁选分离）
超大尺寸分离皮带配备主永久磁体块、无尽分离皮带、驱动电机及磁性隔离钢架（MBS 系列），以避免金属不必要附着。结构为三极磁场布局。

履带系统
履带系统提供机动性，履带宽度为 500 mm。履带设计以适应多种地形并具备较强耐受性；设计符合 A1 质量与 CE 标准。

自动化系统
整套破碎装置由 PLC 全自动系统控制，机上操作面板用于模式调节。破碎机、堆料皮带和给料仓由自动化系统管理。可选配置包括专业界面、远程控制和热传感器保护。

发电机 / 混合动力系统
集成发电机为持续运行提供电源。混合技术支持柴油和/或电网供电，以应对电网不稳定或缺失的情况。混合系统容量可按现场能源需求选择，以优化燃油消耗与运行效率。

自动润滑系统（可选）
可选的自动润滑系统在运行和维护期间向所需部位供应润滑脂，确保均匀分配并减少维护时间与润滑剂用量。

液压系统
液压系统通过快速启闭的液压控制臂实现给料仓盖和堆料皮带的无人工操作。

• 优点：无需人工即可运行
• 为相关部件提供快速移动性
• 快速且实用的解决方案

运输尺寸（公制）
型号 | L | W | H
FTJ-11-75 | 15650 mm | 3365 mm | 3660 mm

运输尺寸（英制）
型号 | L | W | H
FTJ-11-75 | 51' 4" | 11' | 12'

组件与设计说明
产品页面包含多个子系统与组件：带振动马达和 grizzly 筛的振动给料仓；具有液压间隙调节与可更换衬板的颚式破碎机；折叠式堆料输送带与驱动滚筒；具有隔离钢架的磁选分离皮带；500 mm 履带移动系统；基于 PLC 的自动化（可选热传感器及远程控制）；发电机混合动力配置；可选自动润滑系统；液压控制臂与液压给料仓盖。

特性 / 技术参数

• 型号：FTJ-11-75
• 应用：石料、混凝土及建筑废料的一次破碎
• 给料：带振动马达和钢弹簧的振动给料仓；螺栓式 grizzly 筛（筛孔尺寸按用户要求）
• 破碎机类型：具有可动 pitman、飞轮系统和张紧组件的颚式破碎机
• 颚口调整：用于所需出料粒度的液压调节系统
• 防护：颚式破碎机内部的可更换保护衬板
• 堆料处理：带耐磨部件、皮带横梁和驱动滚筒的折叠式堆料输送带
• 分离器：MBS 系列永久磁选器，配无尽带及磁性隔离钢框架；三极磁场
• 履带系统：500 mm 履带宽度；为多用途机动性及恶劣地形设计
• 自动化：PLC 全自动，专业界面，远程控制；可选热传感器保护
• 动力：带混合运行（柴油 + 电网）的发电机 — 可根据现场需求选择容量；低燃油消耗 / 高效率
• 维护：可选自动润滑系统以优化润滑脂分配并减少维护时间
• 液压：用于料仓盖和堆料带的液压控制臂（快速、免人工操作）
• 运输尺寸 (L x W x H)：15650 mm x 3365 mm x 3660 mm
