立轴冲击破碎机 FTV-70-s

移动式柴油机砂石生产

概述

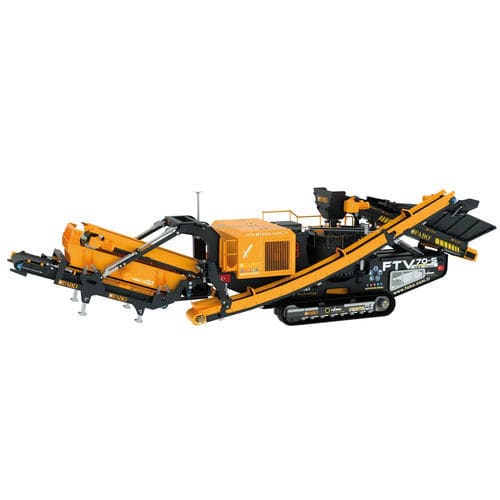

FTV-70-s是一款履带式移动立轴冲击（VSI）破碎筛分一体机，专为高产0–5 mm机制砂生产及中等硬度、易磨损岩石（如玄武岩、花岗岩）整形设计。集给料、破碎、筛分和堆料于一体，适用于现场移动作业。

皮带给料机
皮带给料机向VSI破碎机提供连续且可控的给料。要点：

• 两台耦合驱动电机，保证可靠给料与移动能力。
• 电机保护系统，防止过热和故障。
• 自动化两步给料逻辑以平衡破碎机负载与产能：
• 步骤1：当产品密度与破碎机电流上升时，自动化减少料仓输送以防止过载和磨损。
• 步骤2：当密度与电流下降时，自动化增加料仓输送以最大化产量。

立轴破碎机
VSI-700立轴破碎机优化用于生产高比例立方形细砂（0–5 mm）。主要特点：

• VSI-700转子，直径Ø 700 mm。
• 高速转子将物料抛击到耐磨衬板上，形成立方颗粒并实现高效整形。
• 最大进料粒度：35 mm。
• 可拆卸螺栓固定防护衬板，便于快速维护并延长使用寿命。
• 设计以高产能与便捷维护为目标。

振动筛
振动筛将破碎物分级至目标粒级，并引导至堆料皮带。要点：

• 典型筛分单元：1300 x 3000 mm（可按客户要求定制）。
• 耐用钢弹簧，保证在严苛工况下连续运行。
• 快速更换筛网，缩短维护停机时间。

堆料皮带 / 折叠式输送机
折叠式堆料输送机缩小运输占地并简化物流。特点包括可折叠输送机、皮带横移装置、驱动滚筒、耦合电机和耐磨皮带，适合长周期使用。

分离皮带（磁选器）
超大皮带上的磁选器配备永久磁块、无尽分离带和隔离钢架，去除铁性杂质并避免不期望的金属积聚。

履带系统
500 mm履带宽度的履带托盘系统确保移动性：

• 适应复杂地形的多用途机动性。
• 两段式速度调节。
• 为符合CE重载作业而设计。

自动化系统
PLC控制的全自动化系统和专业人机界面管理破碎机运行、堆料输送和给料料斗。自动化功能包括远程控制，并可选配关键部件温度传感保护。

发电机与混合动力技术
可选发电机与柴油/电网混合系统在电网缺乏或不稳定时提供不间断电源。亮点：

• 可选择柴油、并网或混合工作模式。
• 在稳定电网存在时可禁用发电机。
• 设计以低油耗与高能效为目标。

自动润滑系统（可选）
可选自动润滑系统向轴承和易损件提供定量润滑脂，降低人工维护，确保润滑一致性并缩短维修周期。

液压系统
液压控制臂与液压罩实现快速的无人工操作。优势：

• 无需人工即可完成操作。
• 关键部件快速移动。
• 现场实用且快速的开/关操作。

防护与维护
可更换螺栓固定耐磨板、防护衬板及可维护组件旨在尽量减少停机时间并简化现场维护任务（筛网更换、润滑、电机保护检查）。

应用
适用于细砂与整形骨料生产、采石场与建筑工地的二/三级破碎，以及需要履带移动单元以应对复杂地形的移动作业。

技术规格

• 型号：FTV-70-s
• 品牌：FABO
• 破碎类型：VSI (Vertical Shaft Impact) – VSI-700
• 转子直径：Ø 700 mm
• 最大进料粒度：35 mm
• 主要产品目标：0–5 mm 砂生产（高产率）
• 振动筛标称尺寸示例：1300 x 3000 mm（可定制）
• 堆料输送：折叠式，便于运输
• 分离器：永久磁铁三极磁场（分离带）
• 履带宽度：500 mm（履带移动）
• 驱动与控制：PLC自动化，支持远程控制，热传感器保护可选
• 发电机：混合柴油/电网兼容（提供可选容量）
• 自动润滑：可选（为轴承及破碎件提供均匀润滑脂分配）
• 皮带给料机：2台耦合电机，电机保护，自动化控制的两段给料逻辑（密度/电流控制）
• 耐磨保护：螺栓固定可更换衬板，便于快速维护
