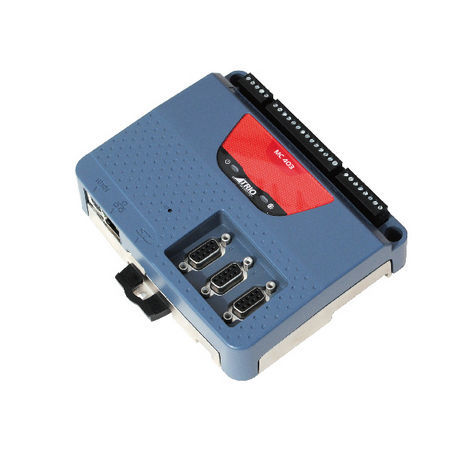

3轴运动控制器 TRIO MC40 series

以太网Modbus TCPSSI

Mc403/mc403-z 是一款高精细运动控制器，采用高性能 ARM11 处理器，具有三个灵活的轴接口和两个电压输出。 mc403 有两种规格，支持五种不同的轴配置。主要的 mc403-z 没有内置 DAC，所有模块都具有 8 轴的软件功能。 任何未分配给硬件的轴都可用作虚拟轴。每个轴都可以通过编程实现各种运动，如直线、圆弧、螺旋和空间圆弧插补、电子凸轮、主从运动和电子齿轮运动。 柔性轴接口可通过软件配置为反馈装置或输出。当配置为输出时，轴接口可控制步进或伺服驱动器，或模拟编码器输出。当配置为反馈时，它支持增量式编码器输入，或 SSI、tamakawa 和 EnDat 三种常用绝对值编码器之一。任何带电压输出的反馈轴都可用于形成闭环伺服。 内置以太网端口可连接到 PC 编程和下载程序，或通用 HMI 和 PLC。基于功能强大的 motion perfect V4 应用开发软件，用户程序可以用具有多任务特性的三基色语言编写，使复杂的运动变得简单。此外，还可以使用支持全功能 PLC 编程系统的工业标准 IEC61131-3 语言进行编程。 功能特点 双轴闭环伺服/三轴普伊斯方向 直线、圆弧、螺旋线和空间圆弧插补 灵活的凸轮曲线、主从运动
