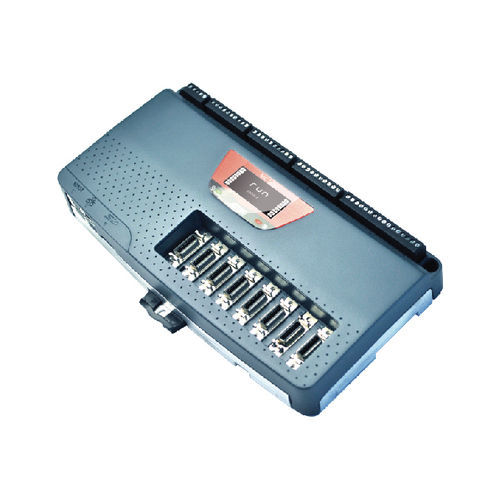

5轴运动控制器 TRIO MC508

模拟CANopen以太网

MC508是一款高规格的运动控制器，采用 ARM Cortex A9800MHz处理器，有8路电压输出和8个灵活的轴接口，可以配置为多达16个脉冲方向输出轴或8个闭环伺服轴。 MC508有两种不同的轴配置，两种配置模式都支持32个软件轴，任意没有被分配到内置硬件的轴都可用作虚拟轴使用。每个轴都可通过编程实现各种运动，如进行直线、圆弧、 螺旋线和空间圆弧插补、电子凸轮、主从运动及电子齿轮等运动。MC508有128MB内存，其中有32MB用于用户程序及用户Table空间内存。 灵活的MDR连接头支持MC508控制器与驱动器的单电缆连接。轴接口可以通过软件配置为反馈装置或者脉冲输出。当为脉冲输出时，轴接口可用于控制步进或伺服驱动，或者是模拟编码器输出。当被配置为反馈时，轴接口支持增量编码器输入，或者是4种常用绝对值编码器SSI、多摩川、BiSS和Endat中的一种。任意带一个电压输出的反馈轴都可以用于构成闭环伺服。 内置的以太网口可连接PC机编程及下载程序或连接通用HMI和PLC。基于功能强大的Motion Perfect v4应用开发软件，用户程序可用具有多任务特点的TrioBASIC语言编写，令复杂的运动变得简单化。同时也可采用支持全功能的PLC编程系统的工业标准IEC611-3语言编程。 通过明亮易读的背光显示屏可以轻松获悉控制器的状态，同时底座采用的单体金属外壳，增强了系统的接地性能，提高了系统在工业现场的抗干扰能力。
