EtherCATI/O模块 TRIO P series

数字模拟以太网

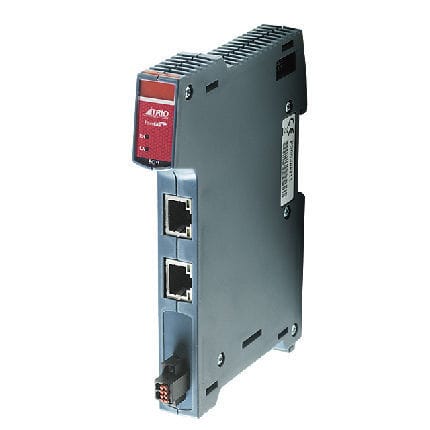

Flexslice 系统从耦合器开始。耦合器可通过模块上方的以太网端口连接到 EtherCAT 网络。模块下方的 RJ45 接口可用于在同一线路上连接更多的 EtherCAT 模块。 PB66 总线耦合器最多可支持 16 个 I/O 模块。这些模块具有灵活的机械锁和总线接口，可通过背板连接到 EBUS。PB66 采用导轨安装。它可以将信息从以太网 100BASE-T 转换为 EBUS 信号格式。 在 EtherCAT 网络中，P366 耦合器可安装在以太网网络的任何位置，因此适合在主站附近或远程位置运行。 产品参数： 所需电源为 24 伏直流，整个系统的最小电流要求为 0.8A EtherCAT 接口 RJ45 协议 EtherCAT 数据传输速率 100 Mbit/s 电源 24V/1.5W 绝缘 1KV EtherCAT 更新周期 2: 125us 网线 CATSe 特点 I P371 数字输出模块连接运动控制器的二进制控制信号和机器的 24V 直流输出设备。 所有 16 个输出均为带电气绝缘的电流源（PNP）。 输出和电源连接通过两个单排插入式螺纹端子完成。 Flexslice 模块通过 LED 灯显示输出信号的状态。 P372 数字输入模块将来自机器设备的 24V 直流电信号连接到运动控制器的二进制控制寄存器。 所有 16 个输入端都具有电流吸收（PNP）和电气绝缘功能。 输入和电源连接通过两个单排插入式螺纹端子完成。
