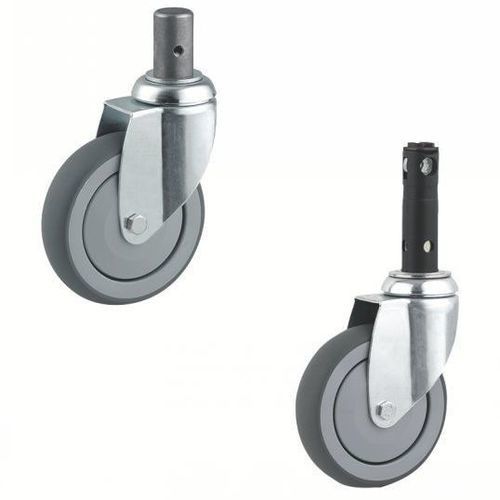

回转脚轮 38-303 series

杆式用于医疗设备带制动装置

定义
脚轮是一种机械元件，由安装在支架中的车轮及其固定系统（底板、中心孔、杆或套筒）组成，用于安装在设备底部。它通过将平移运动转化为车轮旋转来实现设备或载荷的移动，从而降低移动所需的力。

材料

• 冲压镀锌钢制支架，双列滚珠轴承万向，螺栓式轴。
• 车轮本体为聚丙烯。
• 不留痕迹的热塑性橡胶包边，硬度 87° Shore A。
• 精密滚珠轴承。

版本

• 安装方式：带杆式。
• 提供3种版本：无制动、2功能制动、3功能制动。

尺寸范围

• 轮径（d1）：125 或 150 毫米。
• 包边宽度（l2）：32 毫米。
• 偏距（l1）：41 或 45 毫米。
• 额定载荷：100 公斤。

用途

• 使用温度：-20 °C 至 +60 °C。
• 可集中制动，通过脚踏制动同时锁定多只脚轮。
• 2 功能制动：完全锁定或自由。
• 3 功能制动：完全锁定、自由和方向锁定。
• 凸轮角度：45°。
• 为稳定性和便捷移动而设计，适用于养老院床和病房护理床。

订购示例
订购示例：编号 38-3031-125

技术参数

• 型号参考：38-303。
• 可选轮径：125 mm、150 mm。
• 包边宽度：32 mm。
• 可选偏距：41 mm、45 mm。
• 最大载荷：100 kg。
• 包边材质：热塑性橡胶，硬度 87° Shore A。
• 材料：镀锌钢制支架，聚丙烯车轮本体。
• 轴承：精密滚珠轴承，双列滚珠万向。
• 制动选项：无制动 / 2 功能 / 3 功能。
• 使用温度范围：-20 °C 至 +60 °C。
• 制动凸轮角度：45°。
