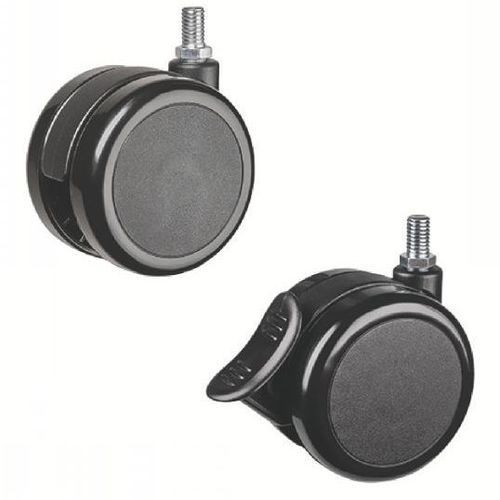

回转脚轮 38-206 series

螺纹杆式用于家具带制动装置

定义
脚轮是一种机械部件，由安装在支架（chape）内的车轮与用于固定的系统（带螺纹杆）组成，用于安装在支撑物下。它通过将平移运动转换为车轮旋转来实现设备或载荷的移动，从而减小搬运力。

材料

• 支架：聚酰胺（Polyamide）。
• 车轮：聚酰胺，硬度 75° Shore D。
• 轮毂：光滑。

版本

• 固定方式：带螺纹杆。
• 类型：家具万向脚轮。
• 可选版本：无刹车、带刹车。

尺寸范围 / 负载能力
车轮直径 (d1)：75 mm。胎面宽度 (l2)：8 mm。额定载荷：50 kg。工作温度：-10 °C 至 +40 °C。

订购示例 / 型号

• 38-2061-75 — 无刹车。
• 38-2062-75 — 带刹车。

可用文件（列表）

• 车轮和脚轮 - 技术资料（PDF）
• 38 系列：车轮和脚轮（PDF）
• 38 系列：技术规格（PDF）

用途
- 适用：家具脚轮（家具和小型设备的移动）。

技术规格

• 型号 / 系列：38-206
• 车轮直径 (d1)：75 mm
• 内径 / 孔径 (d2)：10 mm
• 总高 (h1)：88 mm
• 杆长 / l1：62 mm
• 胎面宽度 (l2)：8 mm
• 车轮总宽 (l3)：54 mm
• 有效长度 (l4)：15 mm
• 可选长度 (l5)：根据版本为无或 25 mm
• 额定载荷：50 kg
• 材料：支架和车轮为聚酰胺，轮毂光滑
• 固定方式：带螺纹杆
• 可选版本：无刹车、带刹车
• 工作温度范围：-10 °C 至 +40 °C
