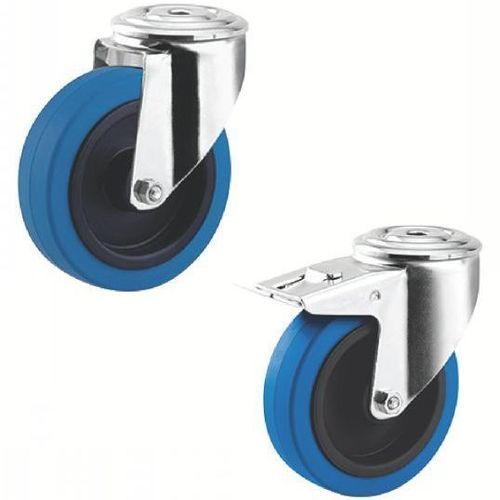

回转脚轮 38-506 series

杆式用于推车弹力

定义
脚轮是由安装在支架（叉架）中的车轮与安装件（底板、中央孔、轴或套筒）组合而成的机械组件，用于固定在承载体下方。它通过将平移运动转为车轮旋转，提供设备或载荷的移动能力，降低移动时的所需力气。

材料

• 支架：不锈钢，双滚珠回转，螺栓轴固定。
• 轮芯：聚酰胺（尼龙）。
• 滚道：灰色弹性橡胶，非沾色，硬度64° Shore A。
• 轴承：不锈钢滚柱轴承。

版本

• 安装方式：中央孔固定。
• 提供有支撑万向（可旋转）且有无制动两种版本（“无制动”和“后制动”）。

尺寸范围

• 轮径 (d1)：100 或 125 mm。
• 滚道宽度 (l2)：34 或 40 mm。
• 偏距 (l1)：40 或 41 mm。
• 额定载荷：150 kg。

用途

• 工作温度：-20 °C 至 +80 °C。
• 耐洗涤及洗涤剂。
• 符合 NF Hygiène 标准。
• 适用于餐盘配送车等类似应用。

变体 / 订购示例（节选）
Ref | 版本 | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | 载荷 (kg)
38-5061-100 | 无制动 | 100 | 13 | 128 | 41 | 34 | 150
38-5061-125 | 无制动 | 125 | 13 | 155 | 40 | 40 | 150
38-5062-100 | 后制动 | 100 | 13 | 128 | 41 | 34 | 150
38-5062-125 | 后制动 | 125 | 13 | 155 | 40 | 40 | 150

文档
- 车轮与脚轮 - 技术资料

特性 / 技术规格

• 系列 / 型号：38-506。
• 类型：中型载荷回转脚轮，中央孔固定，不锈钢。
• 支架：不锈钢，双滚珠回转，螺栓轴。
• 车轮：聚酰胺轮芯。
• 滚道：灰色弹性橡胶，64° Shore A，非沾色。
• 轴承：不锈钢滚柱。
• 可选模式：无制动 / 后制动。
• 可选直径：100 mm 或 125 mm。
• 可选滚道宽度：34 mm 或 40 mm。
• 偏距：根据型号为 40 mm 或 41 mm。
• 参考高度 (h1)：d1 = 100 时 128 mm，d1 = 125 时 155 mm。
• 额定载荷：150 kg。
• 使用温度范围：-20 °C 至 +80 °C。
• 耐性：耐洗涤及洗涤剂；符合 NF Hygiène。
