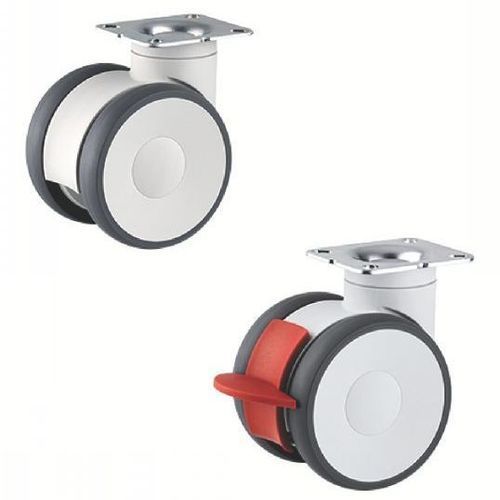

回转脚轮 38-202 series

平台车用于家具带制动装置

定义
脚轮是一种机械构件，由安装在支架（叉）中的轮子与固定系统（法兰板、中心孔、杆或套）组合而成，可固定于承载物底部。它通过将平移运动转化为车轮旋转，为设备或负载提供移动性，降低搬运所需的力。

材料

• 高品质尼龙支架，旋转部位采用双列球轴承。
• 轮体为聚酰胺（尼龙）。
• 包胶为聚氨酯，硬度 92° Shore A。
• 精密球轴承。

版本

• 安装方式：法兰板（platine）。
• 可提供有刹车和无刹车两种版本。

尺寸范围

• 轮径 (d1)：100 或 125 mm。
• 包胶宽度 (l2)：20 mm。
• 偏距 (l1)：32 或 40 mm。
• 额定载荷：120 或 130 kg。

使用

• 工作温度：-20 °C 至 +60 °C。

订购示例
订购示例：型号 38-2021-100

特性 / 技术规格

• 显示的型号参考：38-202。
• 列出的产品变体：38-2021-100（无刹车，d1=100）、38-2021-125（无刹车，d1=125）、38-2022-100（有刹车，d1=100）、38-2022-125（有刹车，d1=125）。
• 高度与尺寸（产品表中示例）：h1 ≈ 124 mm 或 148 mm（取决于 d1），l1 = 32 mm 或 40 mm，l2 = 20 mm，l3 = 77 mm，l4 = 67 mm，l5 = 56–61.5 mm，l6 = 46.5–51.5 mm。
• 可用性说明：典型交货期 5 至 9 天（视型号而定）。
