回转脚轮 38-504 series

固定式杆式平台车

定义
脚轮是一种机械部件，由安装在支架内的车轮构成，配合固定方式（法兰盘、中心孔、轴杆或套筒）可安装在承载物下方。通过将平移运动转化为车轮旋转，实现设备或货物的移动，降低移动所需的力。

材料

• 不锈钢支架，双列球轴承旋转，螺栓固定轴。
• 车轮本体为白色聚酰胺（尼龙）。
• 红色注塑聚氨酯包覆，硬度42° Shore D。
• 不锈钢滚柱轴承。

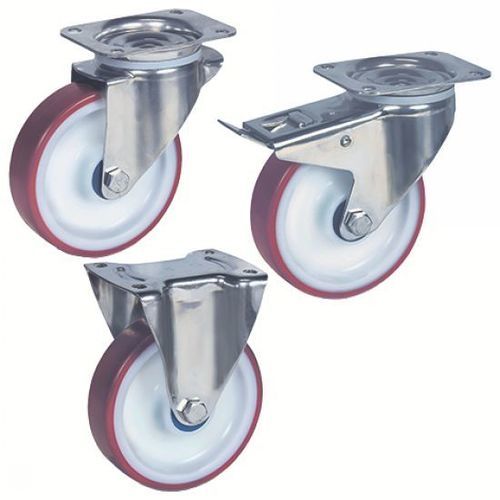

可用版本

• 固定式，法兰盘安装，无刹车。
• 万向式，法兰盘安装，无刹车。
• 万向式，法兰盘安装，带后刹车。

尺寸范围

• 轮径 (d1)：100 至 200 mm。
• 包覆宽度 (l2)：32 至 46 mm。
• 万向脚轮偏心距 (l1)：35 至 57 mm（视具体型号而定）。
• 承载：150 至 400 kg（视具体型号而定）。

使用及性能特性

• 使用温度：-40 °C 至 +80 °C。
• 耐磨损及耐清洁剂。
• 符合 NF Hygiène 标准。
• 适用于实验室手推车与厨房手推车。

变型 / 参考（节选）
Ref | 版本 | 刹车 | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | l3 (mm) | l4 (mm) | l5 (mm) | l6 (mm) | 承载 (kg)
38-5041-100 | 万向 | 无刹车 | 100 | 9 | 128 | 35 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5041-125 | 万向 | 无刹车 | 125 | 9 | 155 | 38 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5041-160 | 万向 | 无刹车 | 160 | 11 | 200 | 55 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5041-200 | 万向 | 无刹车 | 200 | 11 | 240 | 52 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5042-100 | 万向 | 带后刹车 | 100 | 9 | 128 | 39 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5042-125 | 万向 | 带后刹车 | 125 | 9 | 155 | 39 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5042-160 | 万向 | 带后刹车 | 160 | 11 | 200 | 57 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5042-200 | 万向 | 带后刹车 | 200 | 11 | 240 | 57 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5047-100 | 固定 | 无刹车 | 100 | 9 | 128 | - | 32 | 102 | 87 | 77-80 | 60 | 150
38-5047-125 | 固定 | 无刹车 | 125 | 9 | 155 | - | 32 | 102 | 87 | 77-80 | 60 | 200
38-5047-160 | 固定 | 无刹车 | 160 | 11 | 200 | - | 40 | 135 | 114 | 105 | 77-80 | 350
38-5047-200 | 固定 | 无刹车 | 200 | 11 | 240 | - | 46 | 135 | 114 | 105 | 77-80 | 400

订购示例
参考号：38-5041-100

相关技术文档
该系列产品（轮子与脚轮）技术资料表，以 PDF 格式提供。

特性 / 技术规格

• 系列 / 型号：38-504 系列。
• 品牌：Emile Maurin
• 材料：不锈钢支架、聚酰胺车轮、注塑聚氨酯包覆 42° Shore D、不锈钢轴承。
• 固定选项：法兰盘（所示主要固定方式）。
• 版本：万向无刹车、万向带后刹车、固定无刹车。
• 可选直径：100、125、160、200 mm。
• 承载范围：150、200、350、400 kg，视参考而定。
• 使用温度：-40 °C 至 +80 °C。
• 耐性：耐磨损及耐清洁剂；符合 NF Hygiène。
• 详细参考与技术尺寸按参考可得（见上方变型表）。
