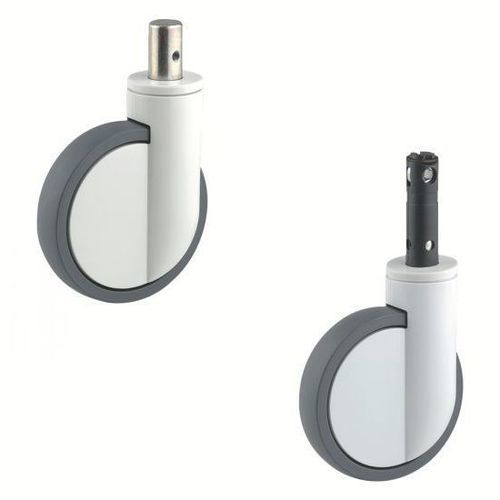

回转脚轮 38-301 series

杆式用于医疗设备带制动装置

定义
脚轮是由安装在支架（叉架）中的车轮与固定系统（底板、中心孔、杆或套筒）组合的机械部件，可安装在承载物底部。它通过将平移运动转化为车轮的旋转，为设备或载荷提供机动性，从而减少移动所需的力。

材料

• 支架：黄色双铬处理钢。
• 旋转部位：精密深沟球轴承。
• 罩盖：尼龙。
• 轮芯：聚酰胺（尼龙）。
• 包胶：聚氨酯，硬度42° Shore D。
• 轴承：精密球轴承。

版本
固定方式：带柄（杆式）。提供3种版本：

• 无制动。
• 2功能制动（全锁定或自由）。
• 3功能制动（全锁定、自由和方向锁定）。

尺寸范围

• 车轮直径（d1）：125 至 200 mm。
• 包胶宽度（l2）：32 或 35 mm。
• 偏距（l1）：35 至 60 mm。
• 公称承载：150 kg。

用途

• 工作温度：-30 °C 至 +80 °C。
• 可实现集中锁定，通过单一制动踏板同时锁定多只脚轮。
• 2功能制动：全锁定或自由。
• 3功能制动：全锁定、自由和方向锁定。
• 凸轮角度：45°。
• 高机动性并具有抗冲击及快速移动的能力，适用于担架和医院病床。

订购示例
参考：38-3011-125

特性 / 技术规格

• 型号参考：38-301。
• 固定方式：杆式。
• 可用版本：无制动、2功能制动、3功能制动。
• 可用直径：125 mm、150 mm、200 mm。
• 包胶宽度：32 mm、35 mm。
• 可用偏距（l1）：35 mm、40 mm、60 mm（视版本而定）。
• 参考高度（h1）：158 mm、183 mm、229 mm（视直径而定）。
• 使用载荷：每只脚轮150 kg。
• 支架材质：黄色双铬处理钢；罩盖为尼龙。
• 车轮材质：聚酰胺；包胶为聚氨酯42° Shore D。
• 轴承：精密球轴承。
• 工作温度：-30 °C 至 +80 °C。
• 制动系统凸轮角度：45°。
