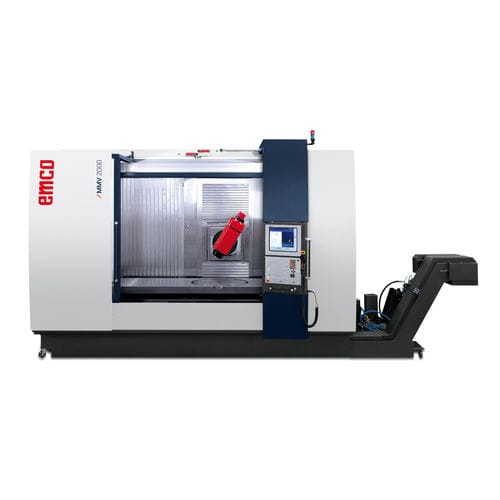

4-5轴CNC加工中心 MMV 2000旋转主轴立柱移动式旋转台
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 4-5轴
- 卧式／立式
- 旋转主轴
- 结构
- 立柱移动式, 旋转台
- 主轴头
- BT40, HSK A-63
- 工具数量
- 40工具, 60工具, 80工具
- 其他特性
- 高性能, 紧凑型, 刚性, 模块化
- X轴
2,000 mm
(79 in)- Y轴
800 mm
(31 in)- Z轴
750 mm
(30 in)- 转速
最多: 18,000 rpm
(113,097 rad.min-1)最少: 50 rpm
(314 rad.min-1)- 输出功率
46 kW
(62.54 hp)- X轴进给速度
50 m/min
- Y轴进给速度
50 m/min
- Z轴进给速度
50 m/min
- 最大台面负荷
2,200 kg
(4,850 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 总重量
22,000 kg
(48,501.7 lb)- 整体长度
6,144 mm
(241.9 in)- 整体宽度
4,267 mm
(168 in)- 总高度
3,160 mm
(124.4 in)
产品介绍
亮点
/ 灵活的模块化设计
/ 可提供4轴或5轴版本
/ 高性能的电主轴
/ 刚性直线导轨系统尺寸为55（X-轴）
/ X轴和Z轴上的滚珠丝杠直接驱动，运行安静
/ 理想的成本效益
/ 转台和B轴带扭矩电机
/ 气动重量平衡，高度动态
/ 最先进的控制系统Sinumerik ONE或HEIDENHAIN TNC 640
/ 用于Sinumerik ONE的EMCONNECT
/ 在欧洲心脏地带制造
设备
/ 游动柱式加工中心
/ 电机主轴15000rpm - 46 kW (S1/S6), 125/170 Nm (S1/S6)
/ 辊式导轨
/ 直接驱动滚珠丝杠，快速进给可达50米/分钟
/ 带有倾斜头作为第四轴的版本
/ 固定式机床工作台，可选择集成旋转工作台，直径630毫米
/ 标准配置为40个刀位的刀库，但可灵活配置刀库系统
/ Z轴滑块上的近乎线性的重量平衡系统使轴的动态性能非常高。
/ 海德汉或西门子控制
/ EMCONNECT - 数字过程助理（Sinumerik ONE）。
---
